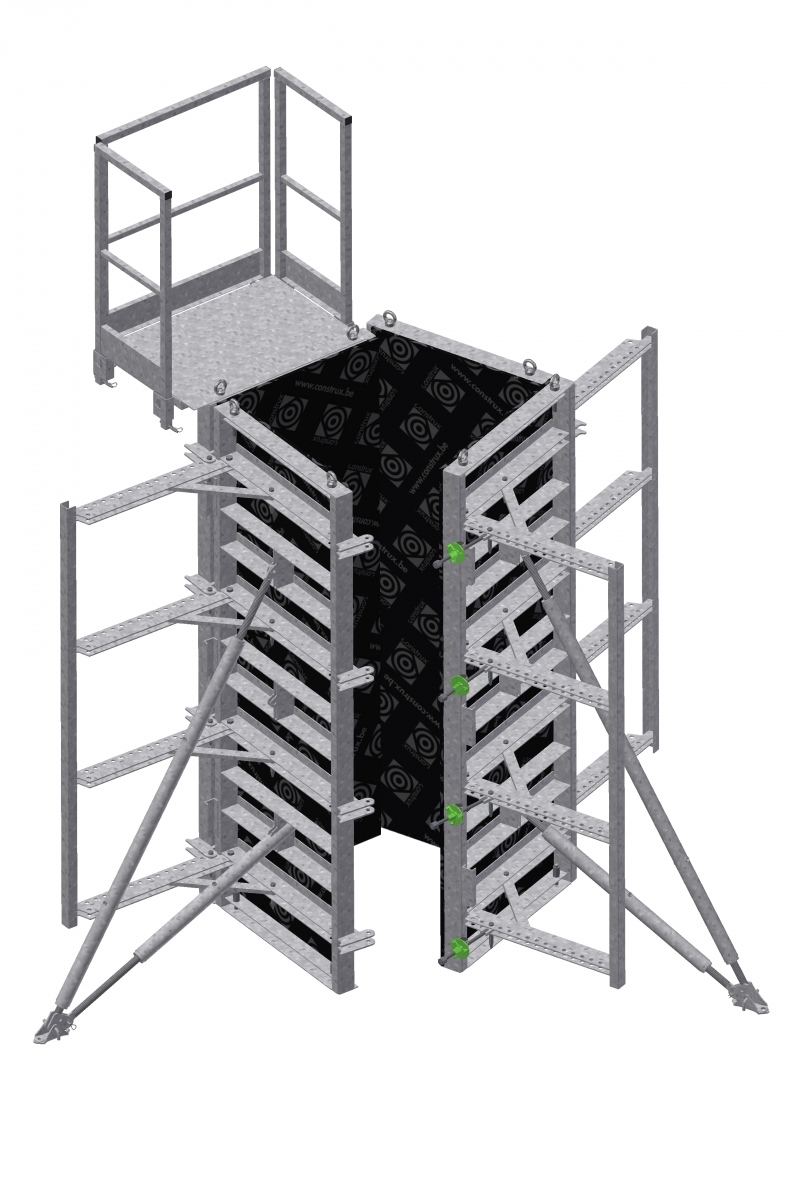

Quadri Säulenschalung

Die verstellbare Stützenschalung Quadri ist flexibel einsetzbar zur Herstellung von rechteckigen Stützen mit einer absolut glatten Betonoberfläche

Aufbau der Quadri-Rahmen

  • Verzinkter Rahmen, lackiert oder unlackiert
  • Multiplexplatte in einer Stärke von 18mm, Beschichtung 220g/m²
  • Platten von hinten verschraubt

Das Quadri-System erfüllt folgende Anforderungen

  • Robust und stabil
  • Einfach und ergonomisch
  • Entwickelt und berechnet nach den geltenden Normen
  • Streng kontrolliert, eigene zertifizierte Produktion

Die verstellbare Stützenschalung Quadri bietet 5 wichtige Vorteile:

Sichtbeton:

  • Keine Durchführungen
  • Rückseitiges Anschrauben der Multiplexplatte

Praktisch:

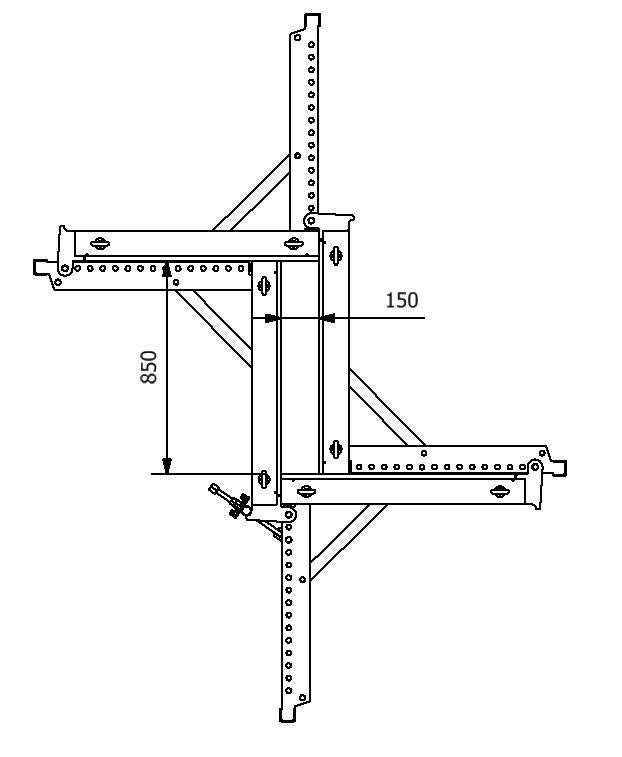

  • Mit 4 Elementen können Stützen von 150mm x 150mm bis 850mm x 850mm Querschnitt hergestellt werden
  • einstellbar in 50mm-Schritten
  • Die Höhenmaße entsprechen den Standard-Tafeln des MF80-Systems: 120cm, 270cm und 330cm
  • Diese Höhen können quasi unbeschränkt kombiniert bzw. aufeinander gebaut werden

Schnell:

  • Sämtliches Zubehör ist in der Schalung integriert

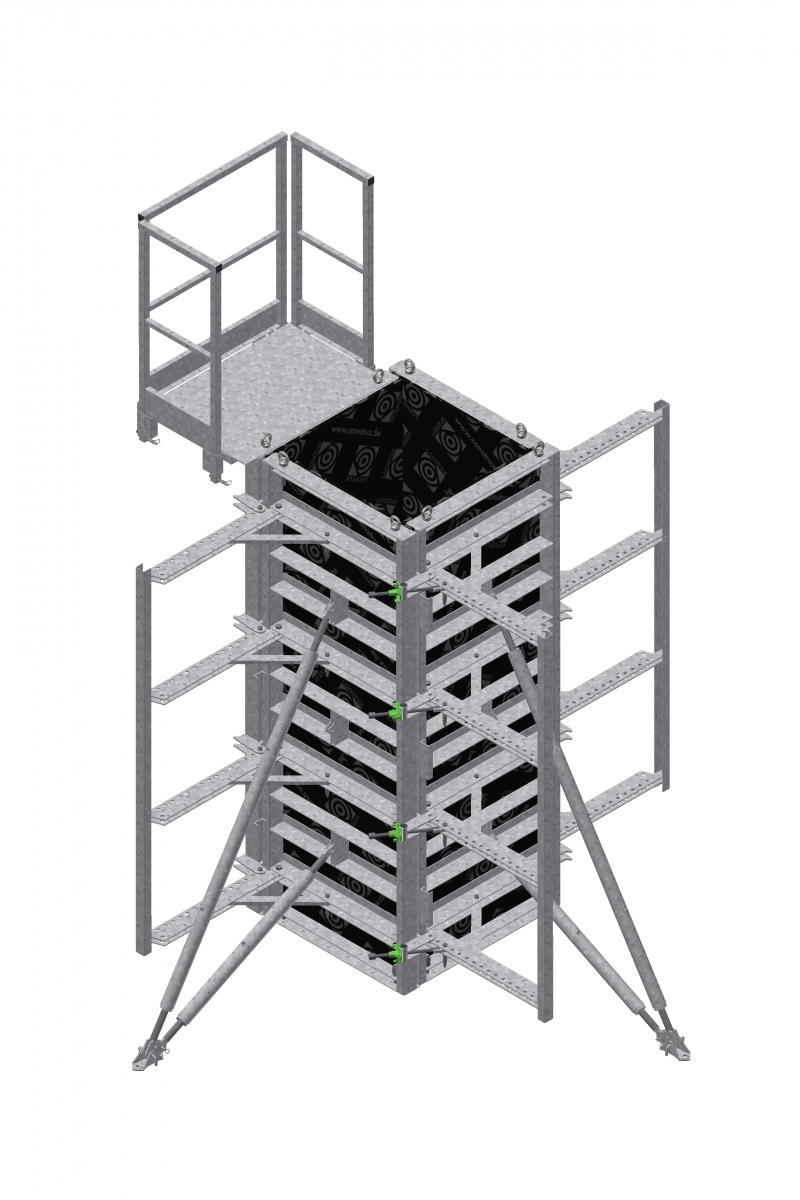

  • Eine Säule mit vier verbundenen Tafeln kann auf der Baustelle mit einer Kranbewegung versetzt werden
  • Gestapelt benötigt ein ganzes Paket sehr wenig Platz

Stabil:

  • Druckfestigkeit von über 80kN/m²
  • Minimale Durchbiegung
  • Außerordentlich hohe Langlebigkeit

Sonderausführung:

  • Größerer Einstellbereich
  • Abweichende Höhen möglich
  • Belegung mit Edelstahlplatten möglich
