Sonderschalungsbau - Manaform GmbH

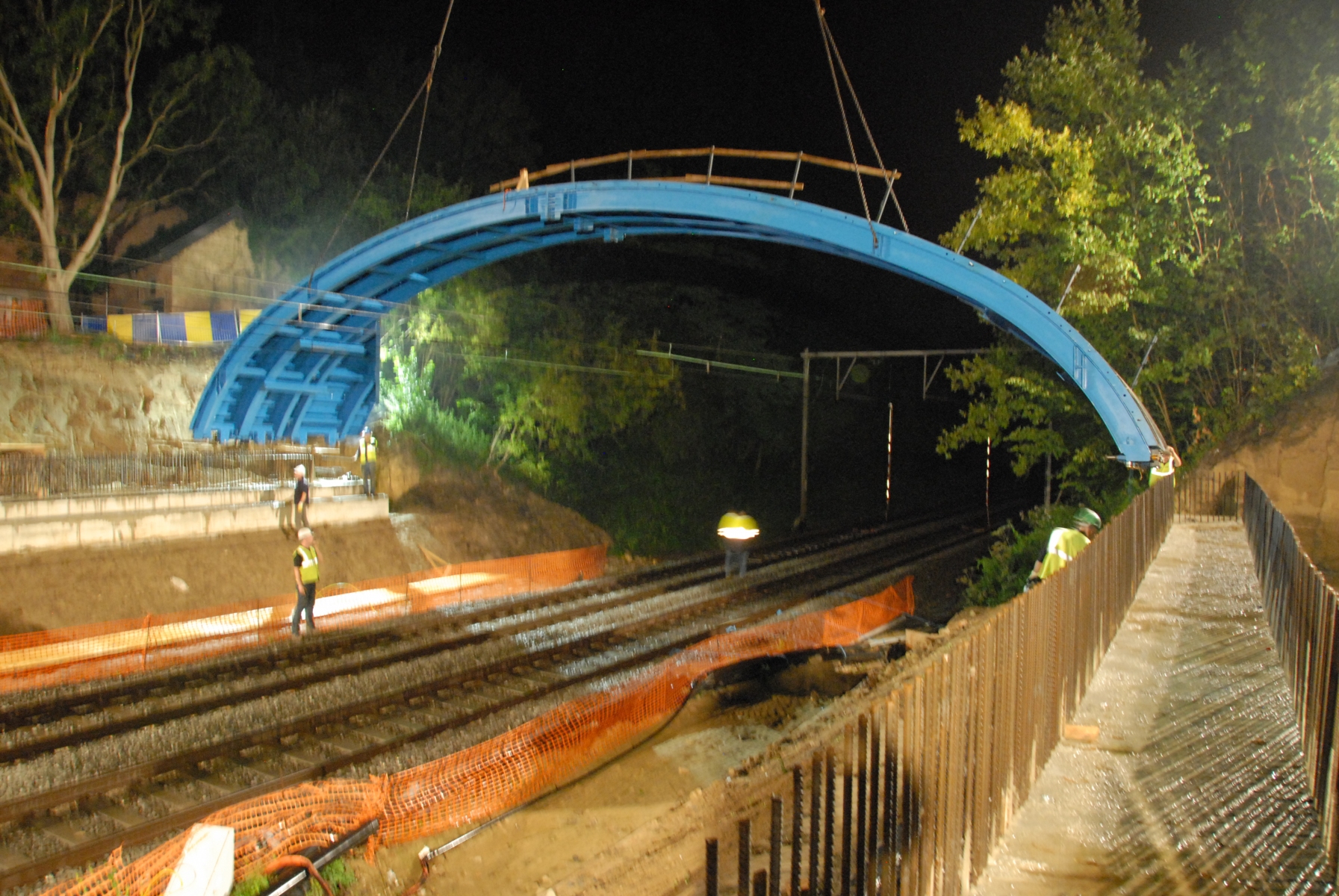

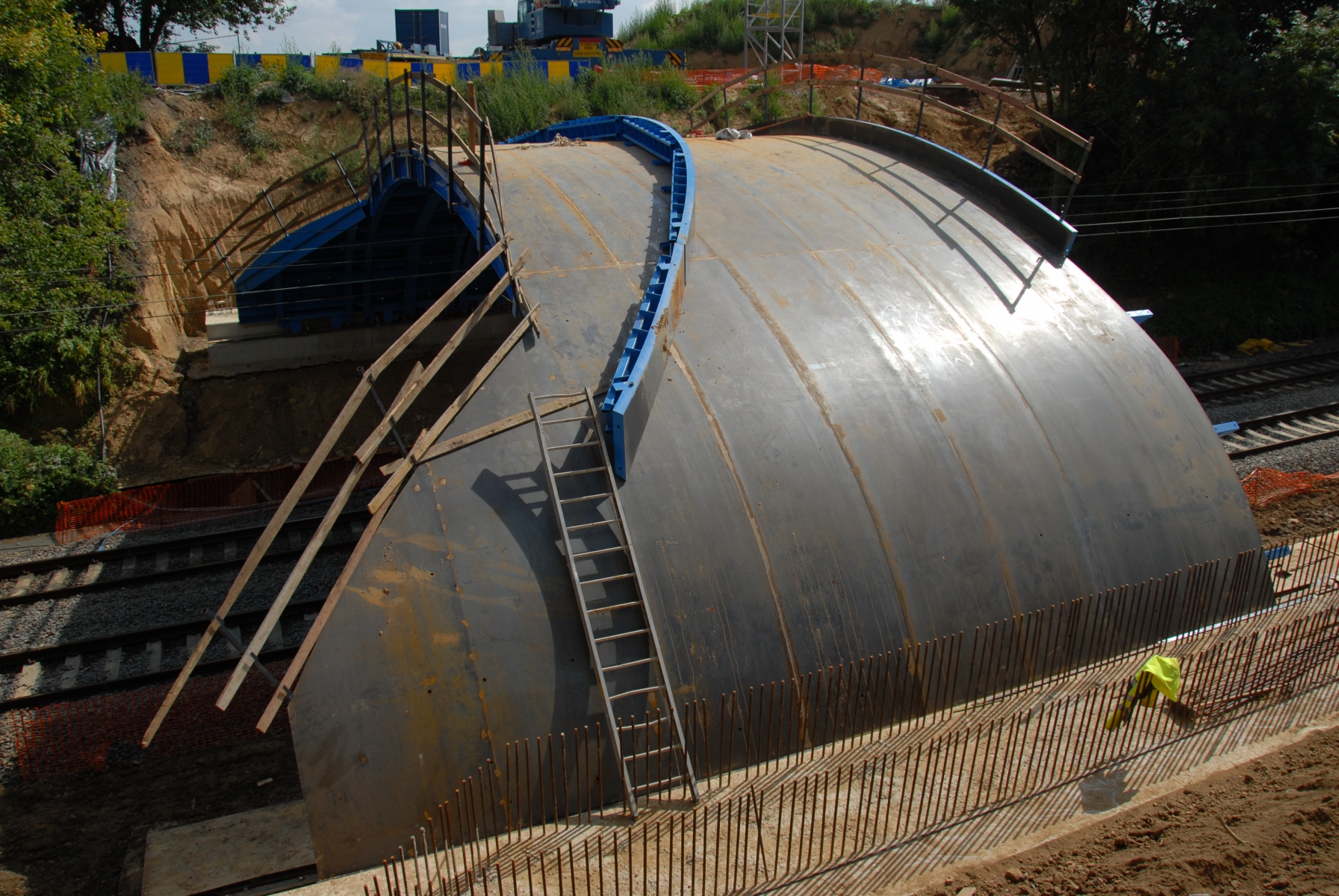

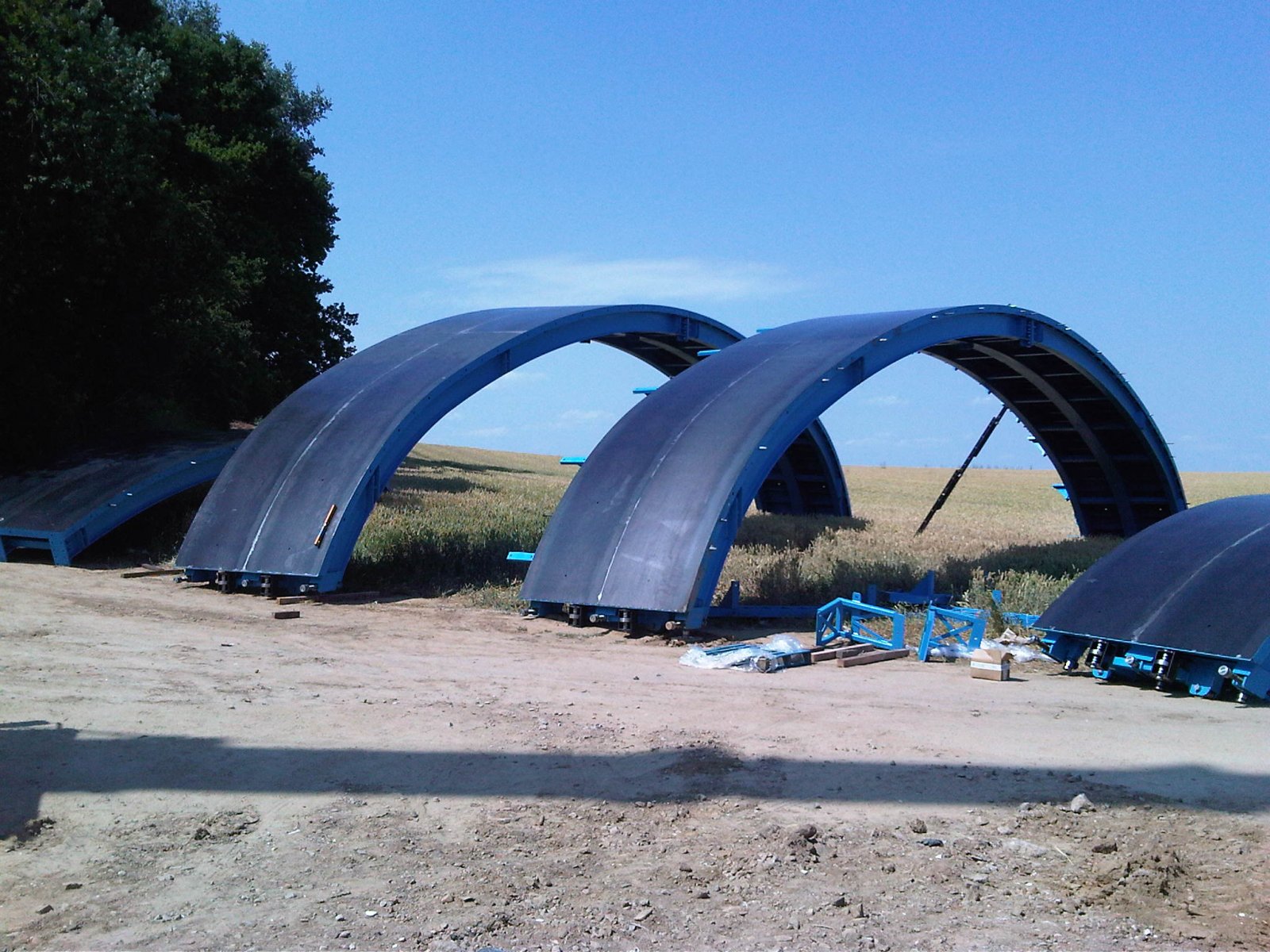

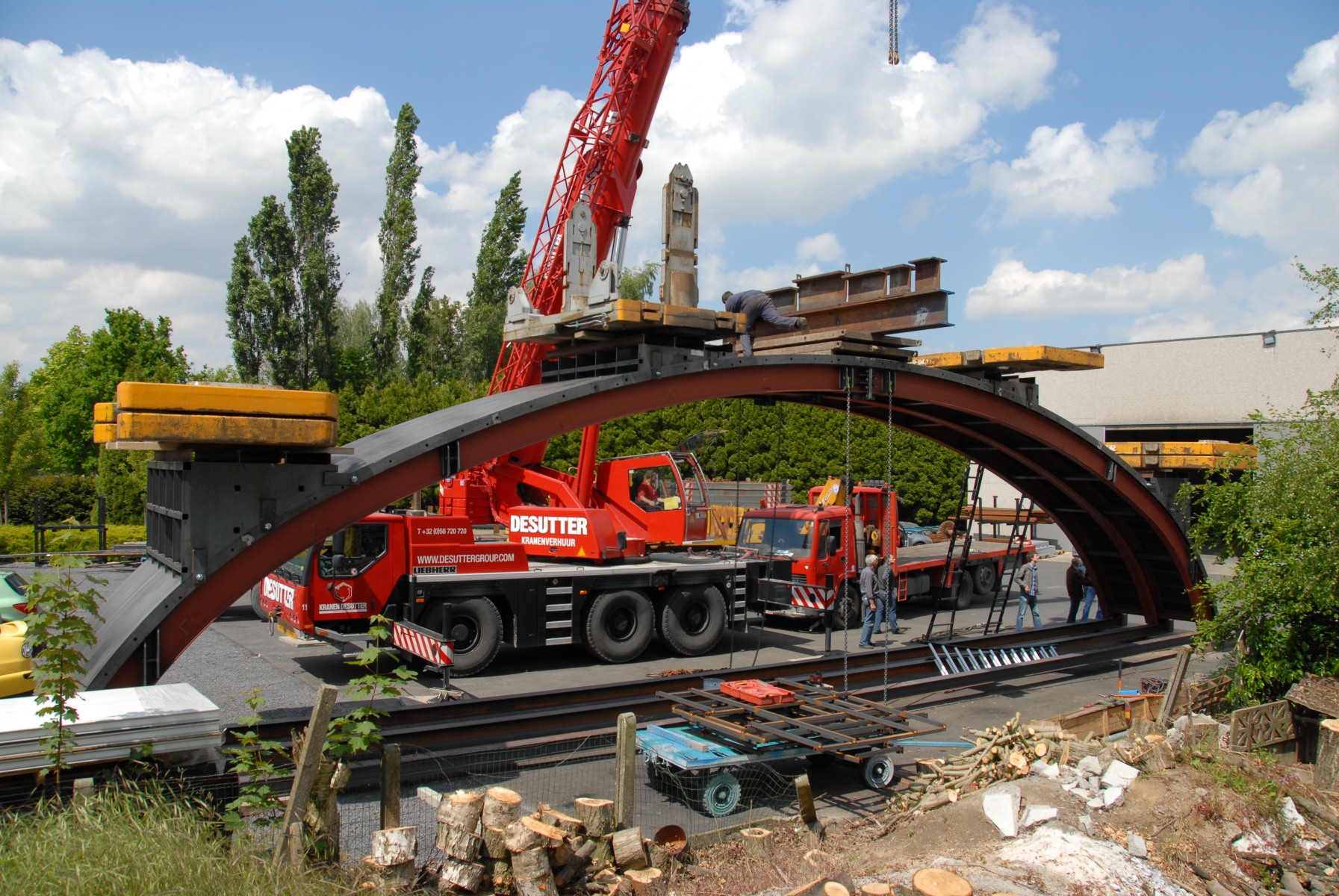

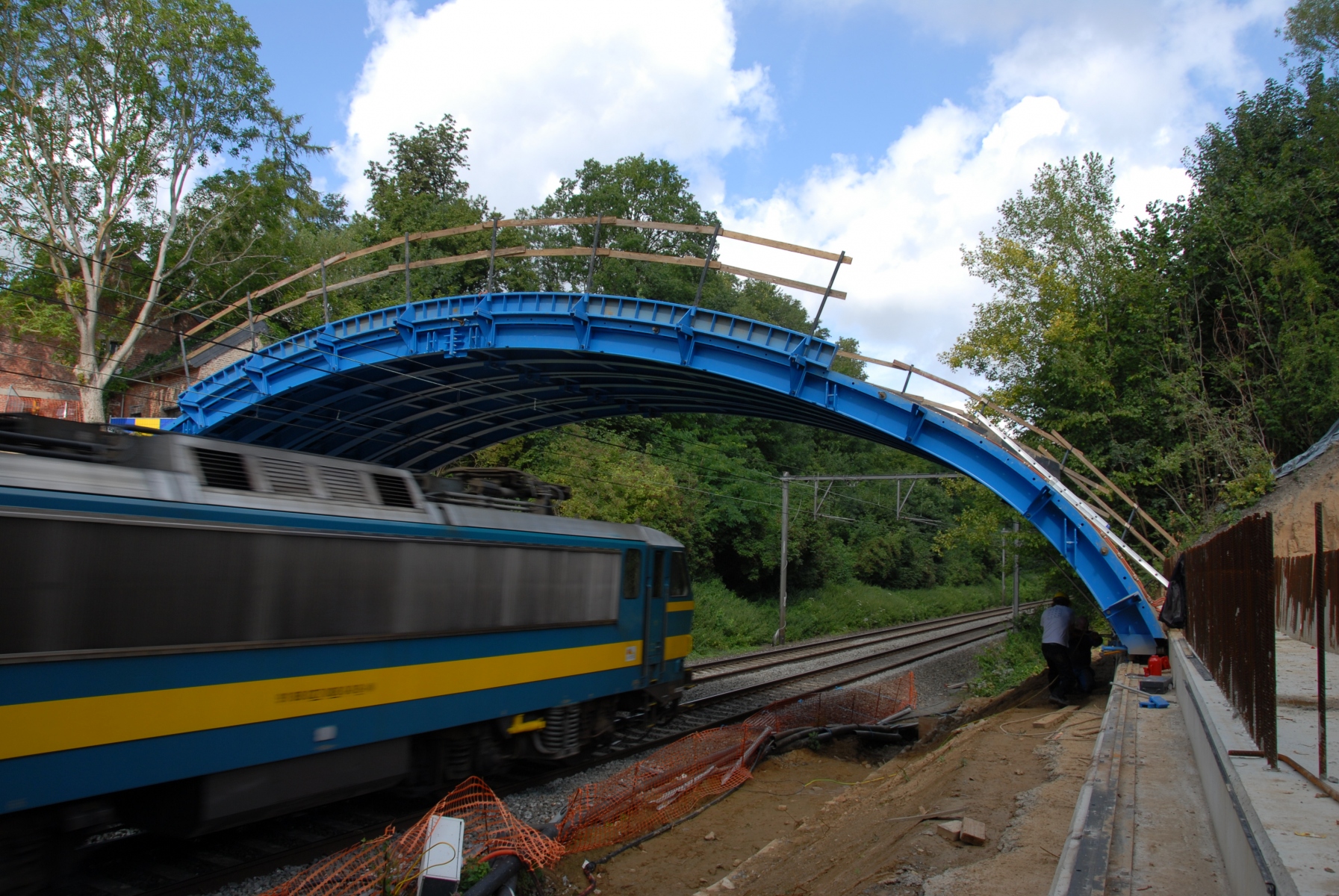

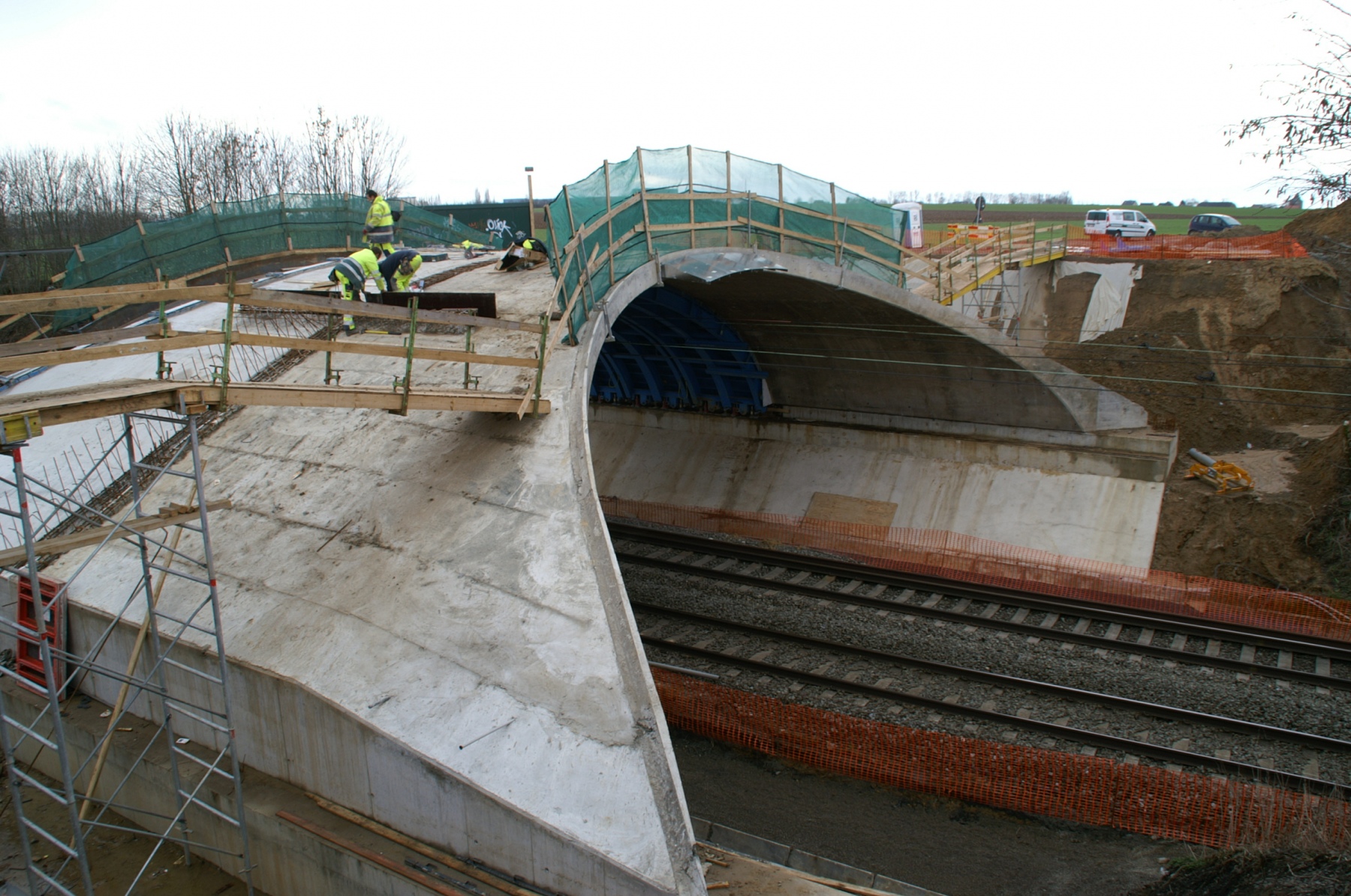

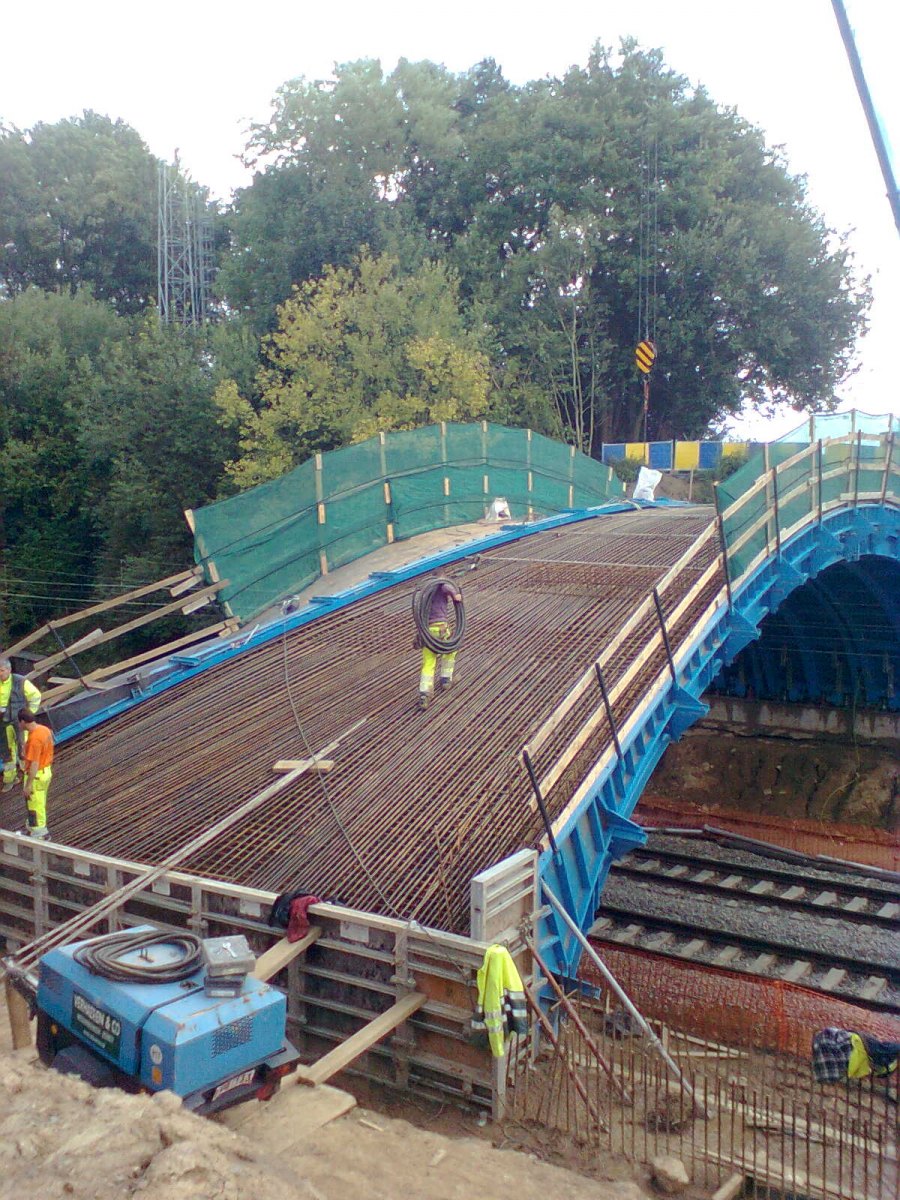

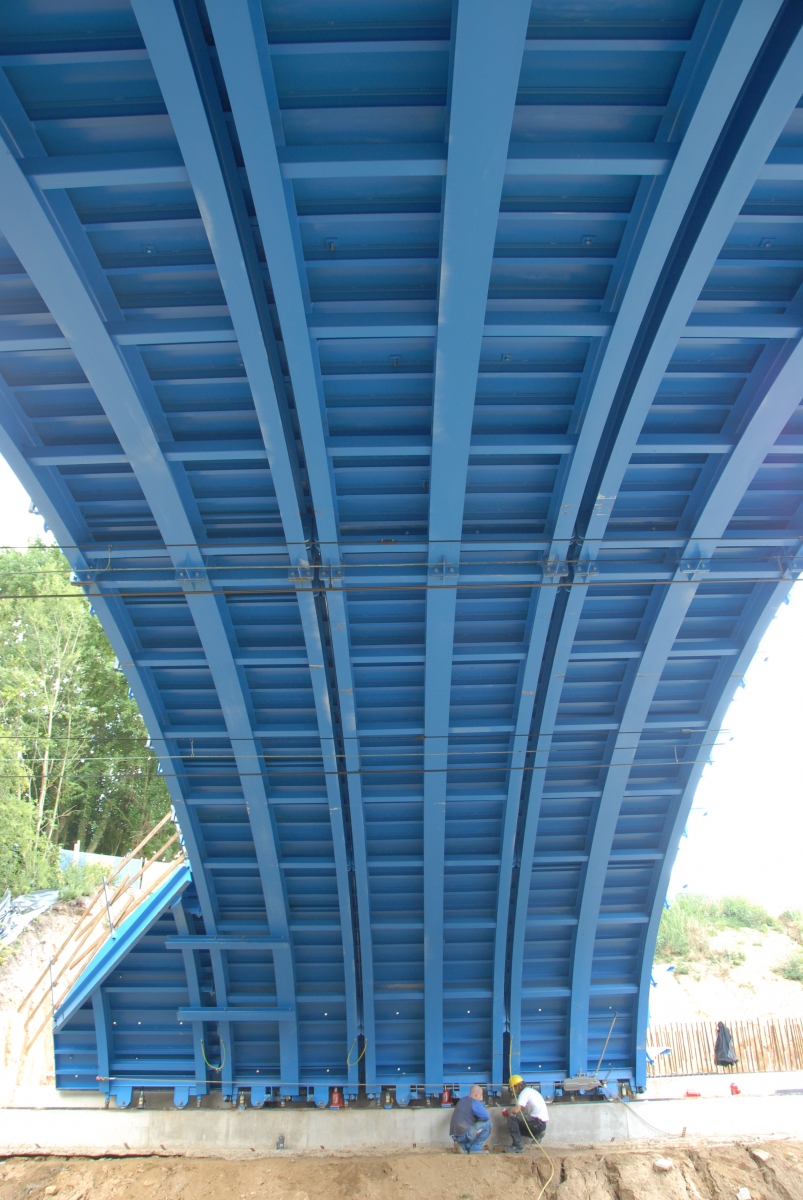

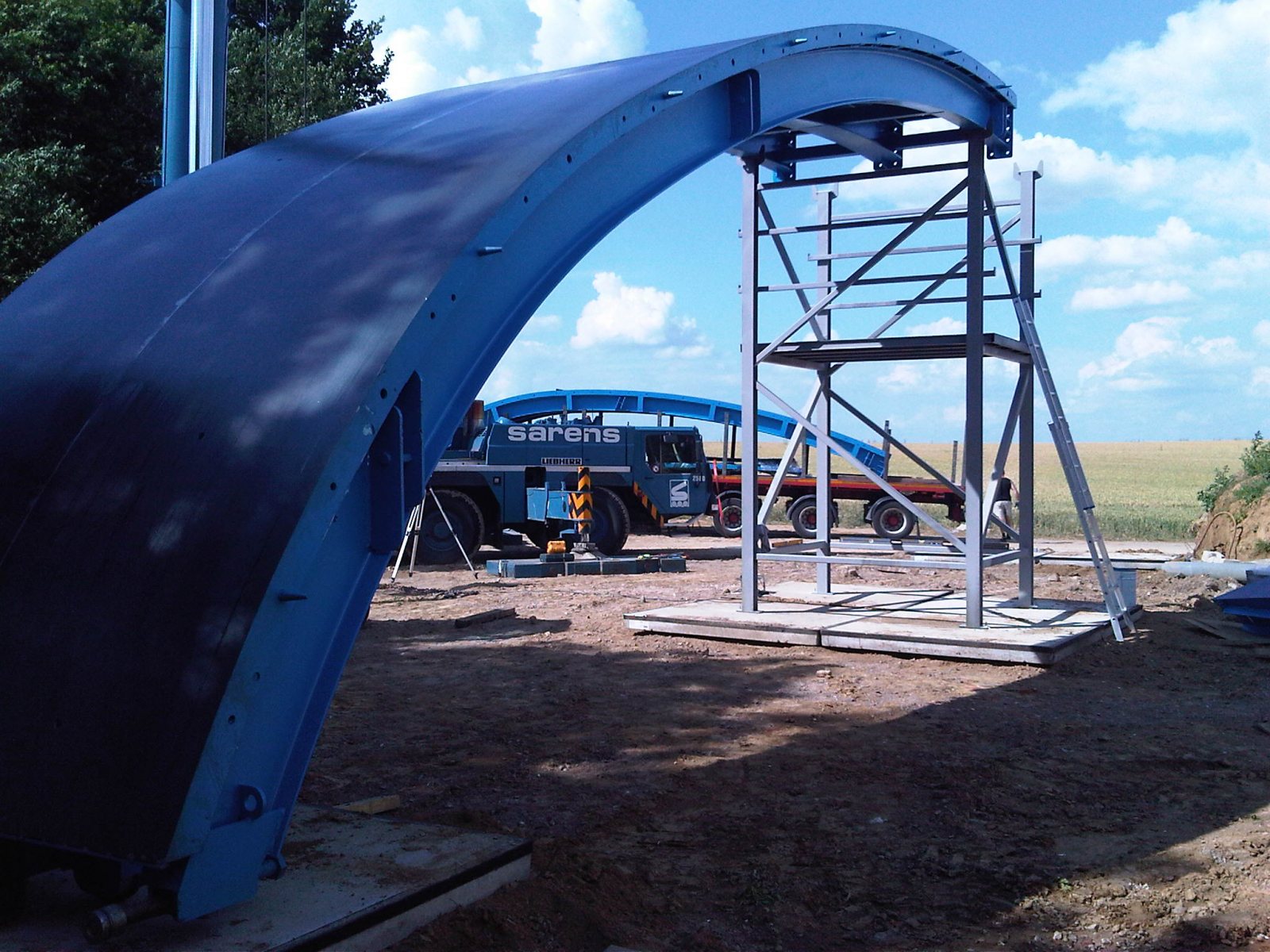

Selbsttragende Bogenbrückenschalung

Details der größten Brücke:

Breite oben: 10m | Breite unten 20,8m
Überspannung: 20,3m | Bogenlänge 25,6m

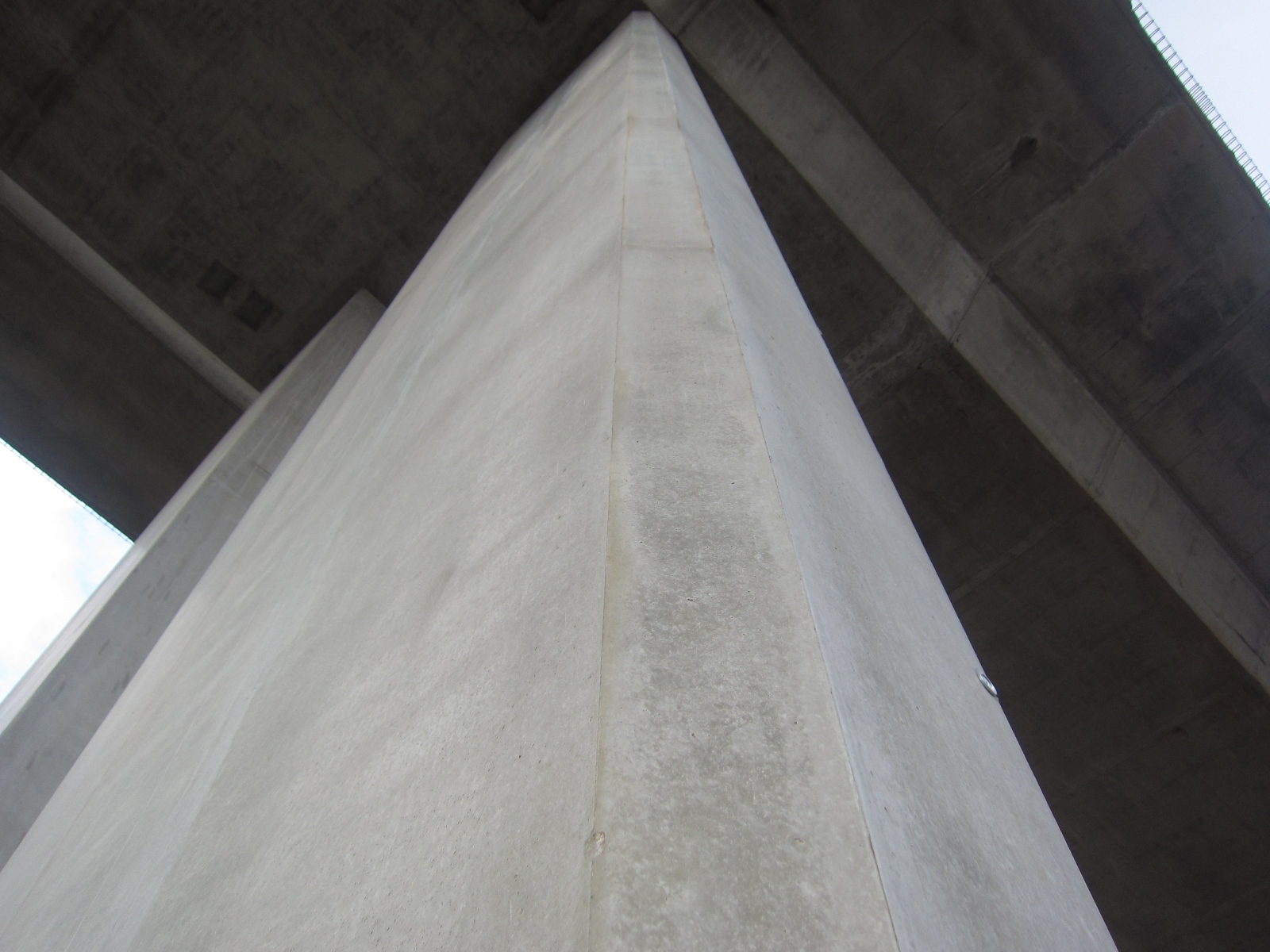

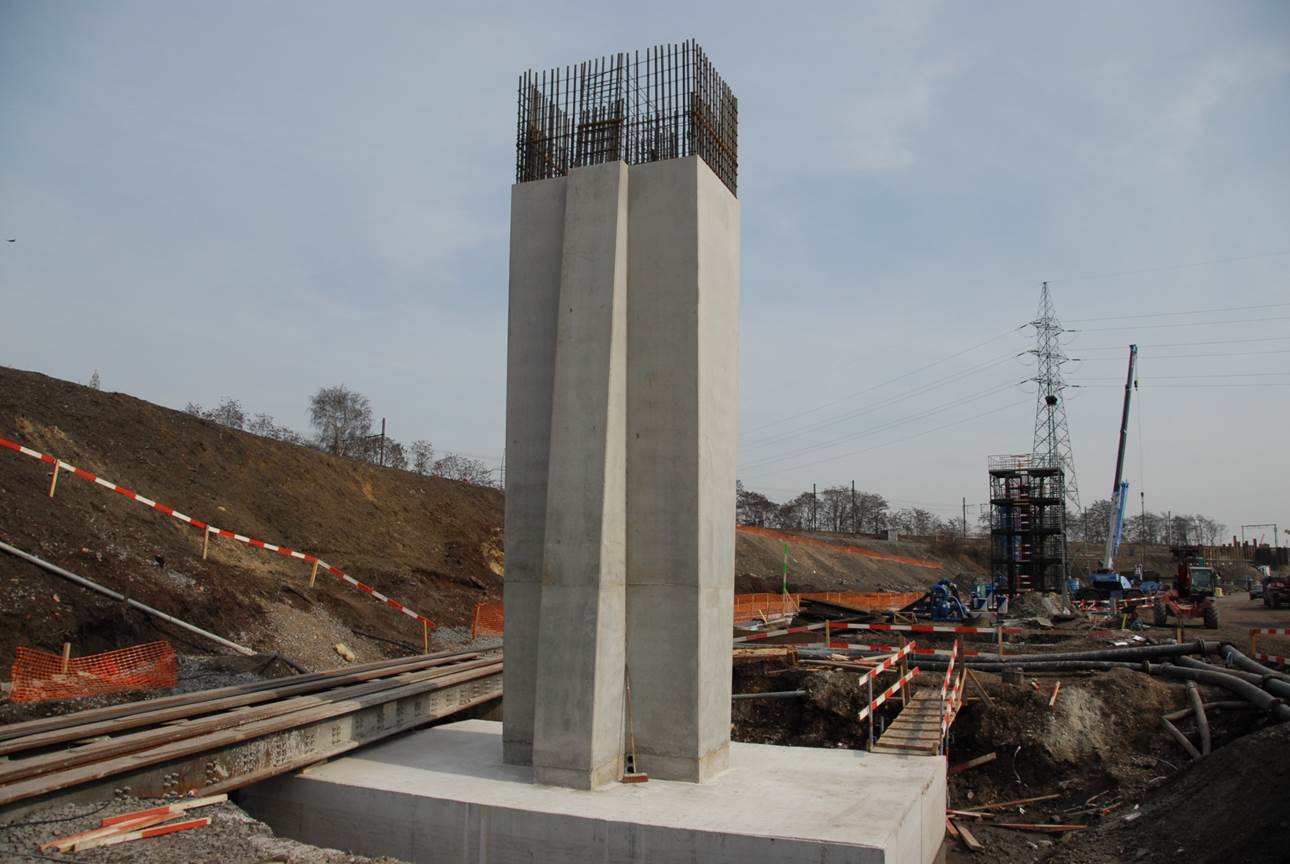

Schalung für Brückenpfeiler

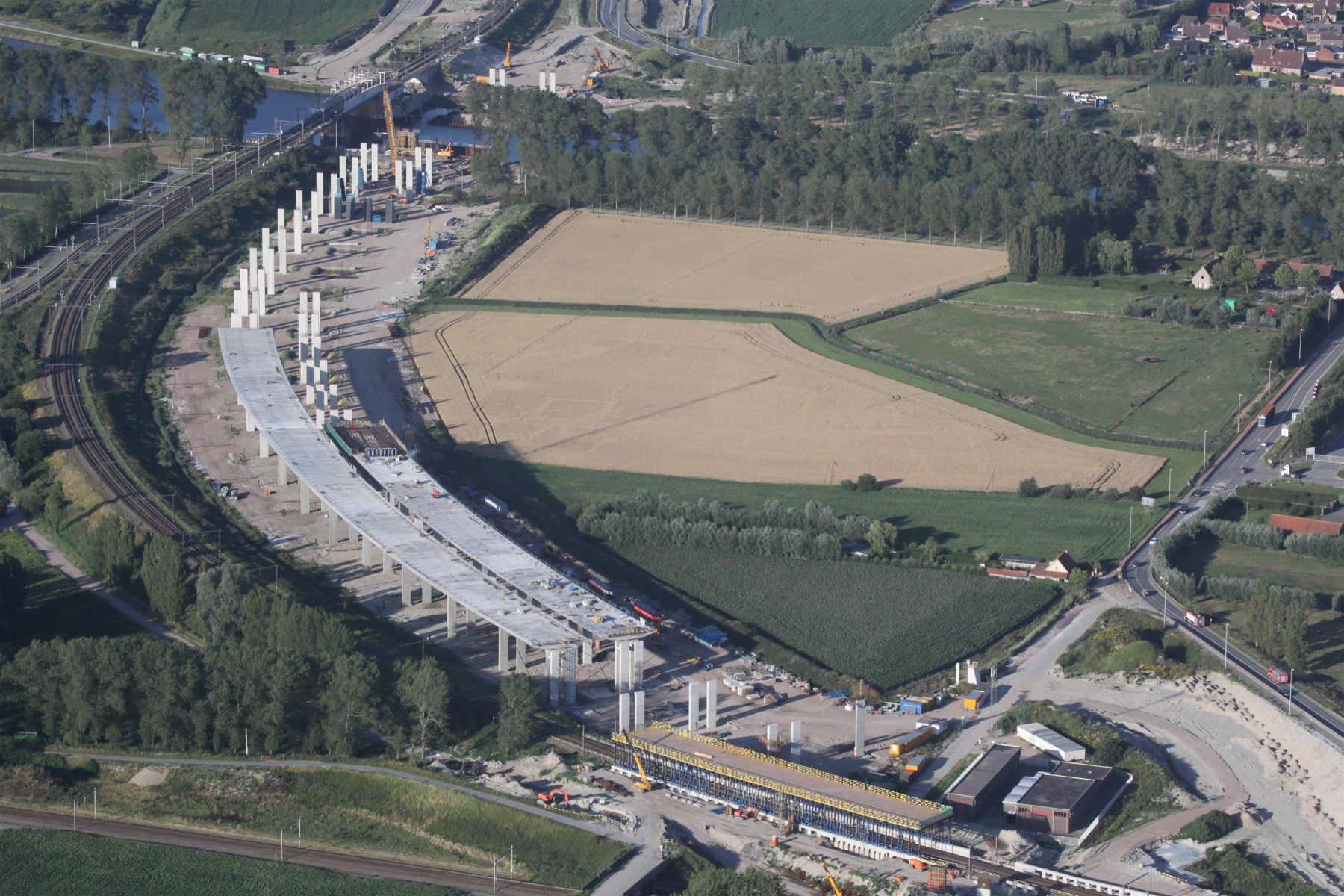

Das Infrastrukturprogramm umfasste:

4 Brücken
13 Viadukte
5 Tunnel

Spezifikation der Pfeiler:

Länge bis zu 21,5m
Breite verjüngt sich von 134cm auf 75cm
Höhe 6,425m

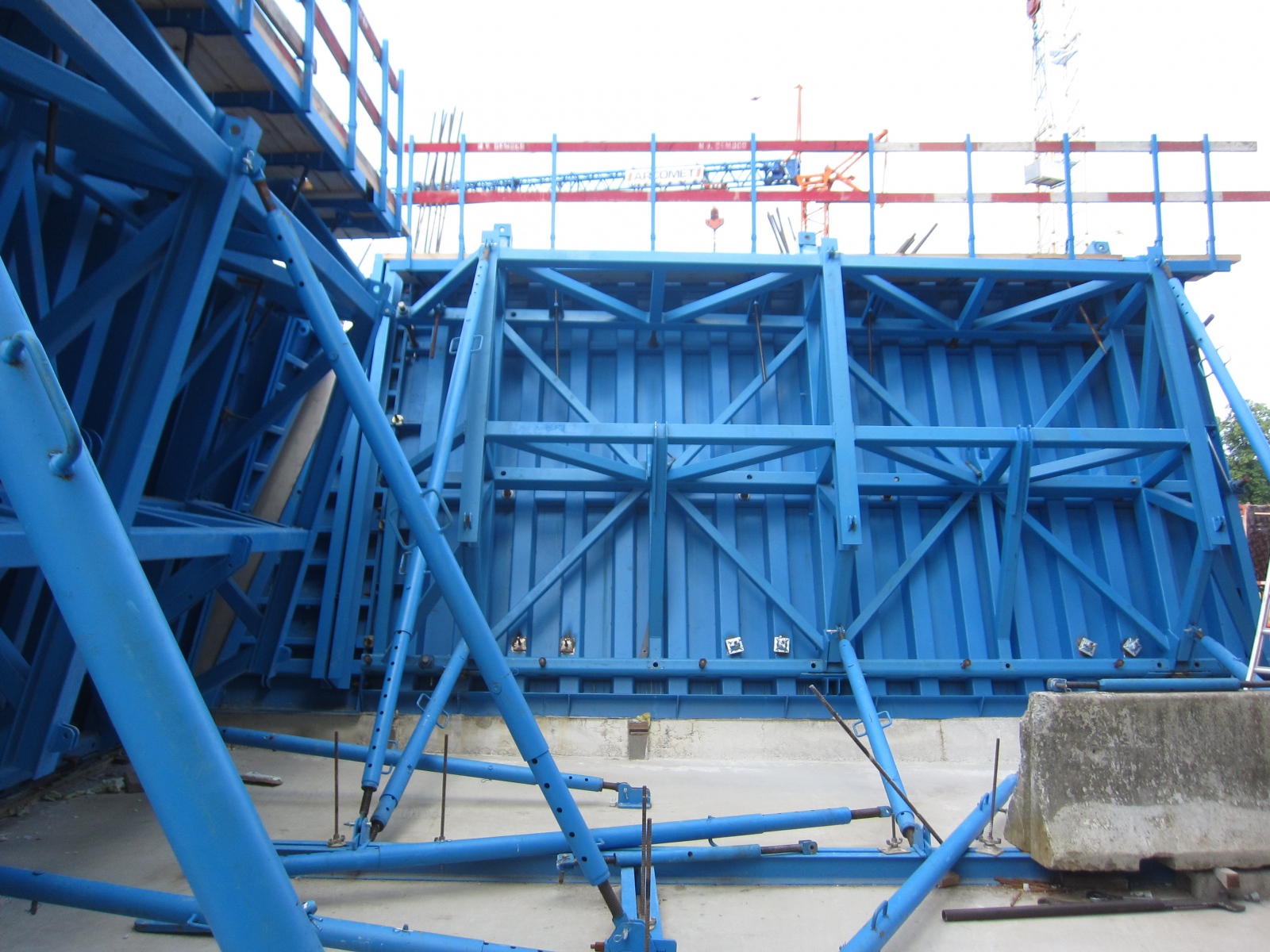

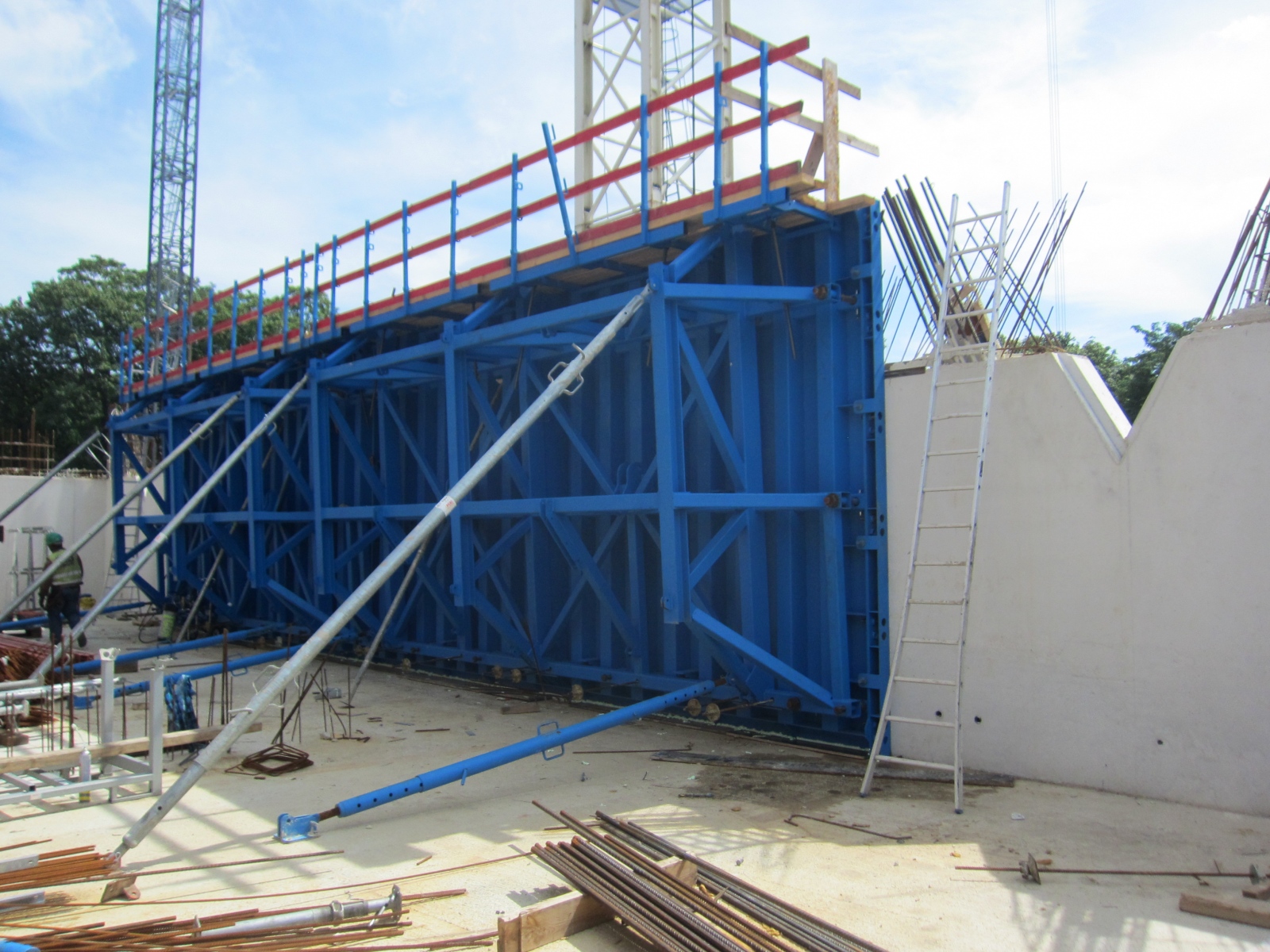

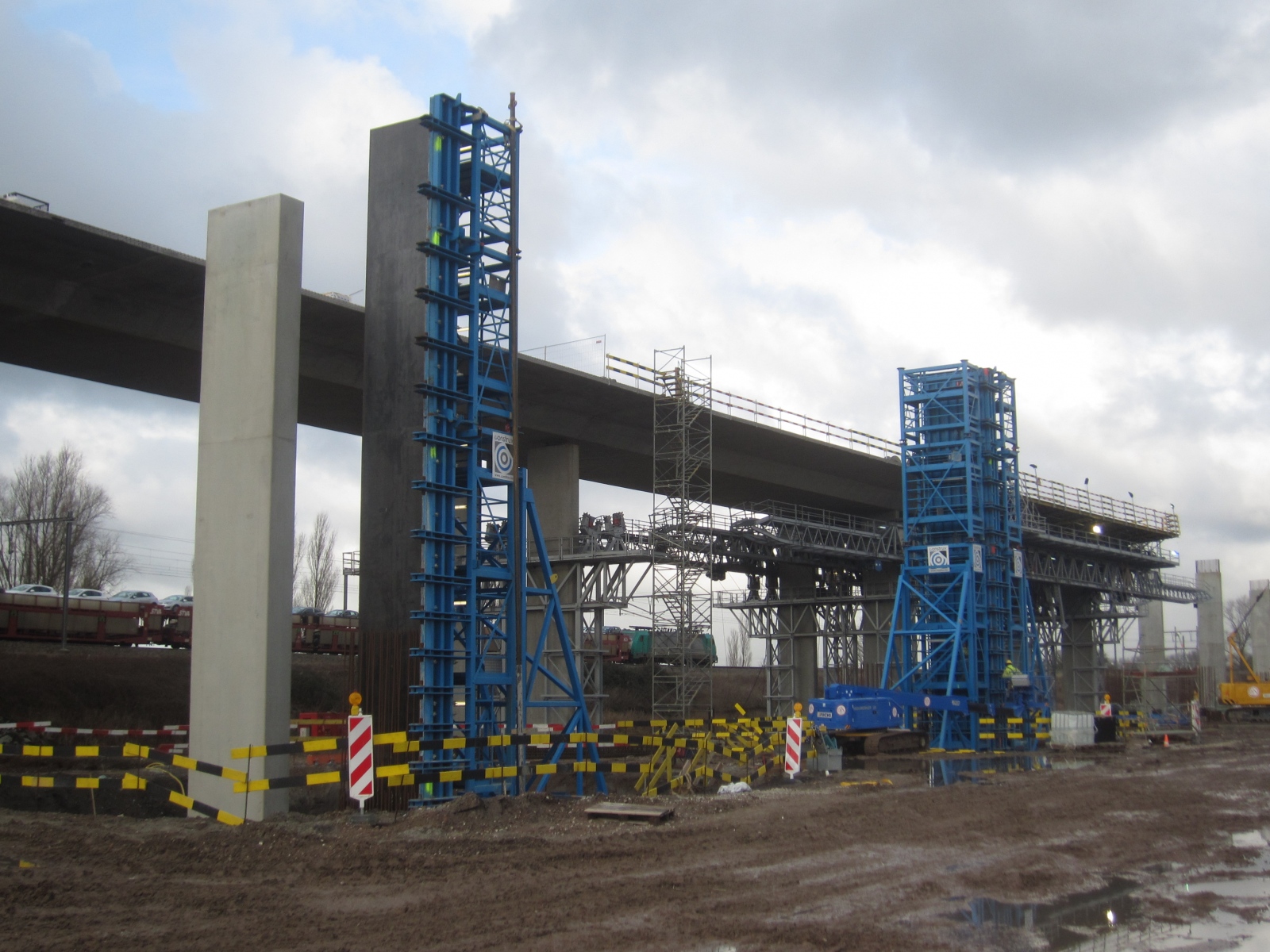

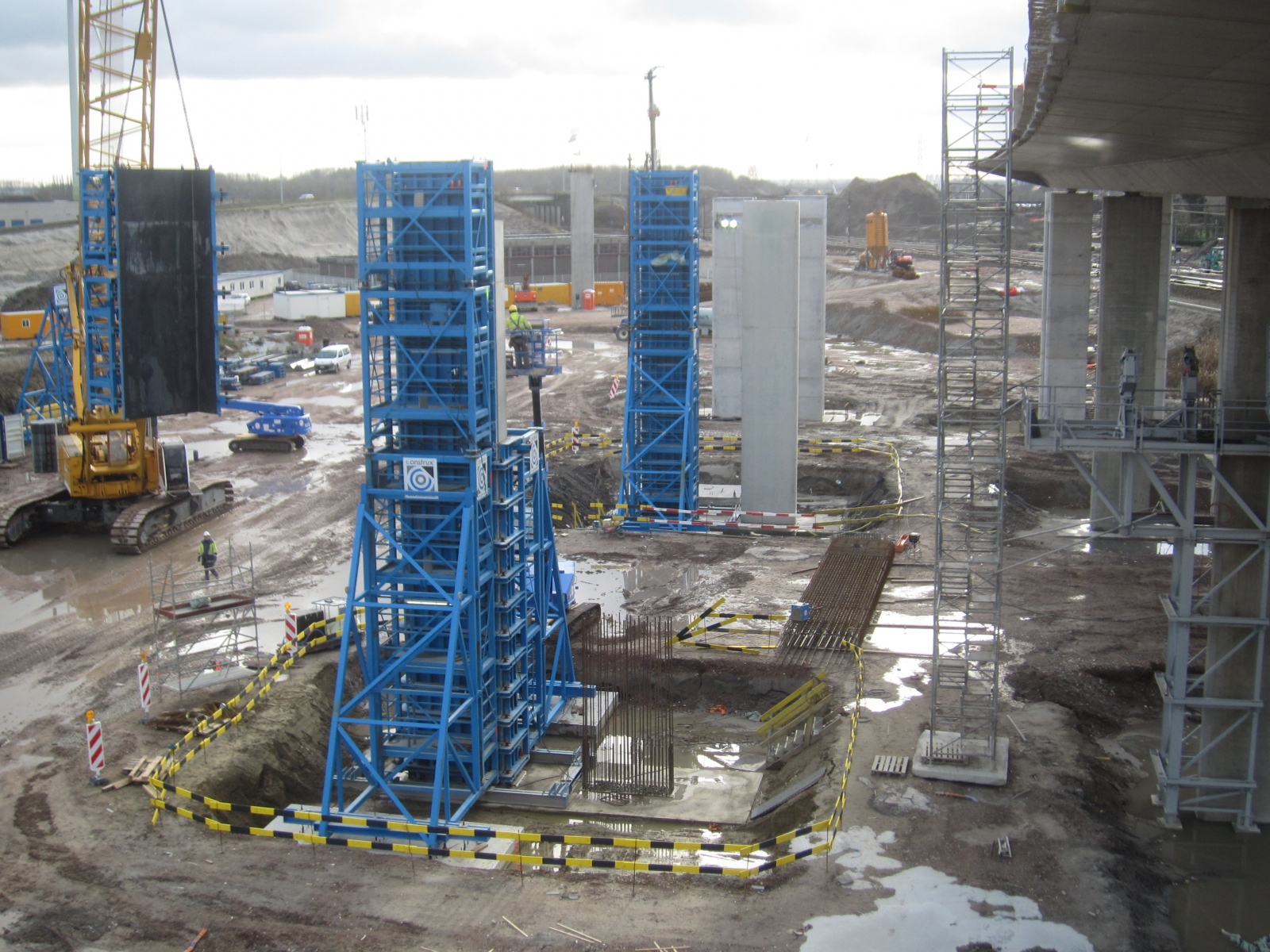

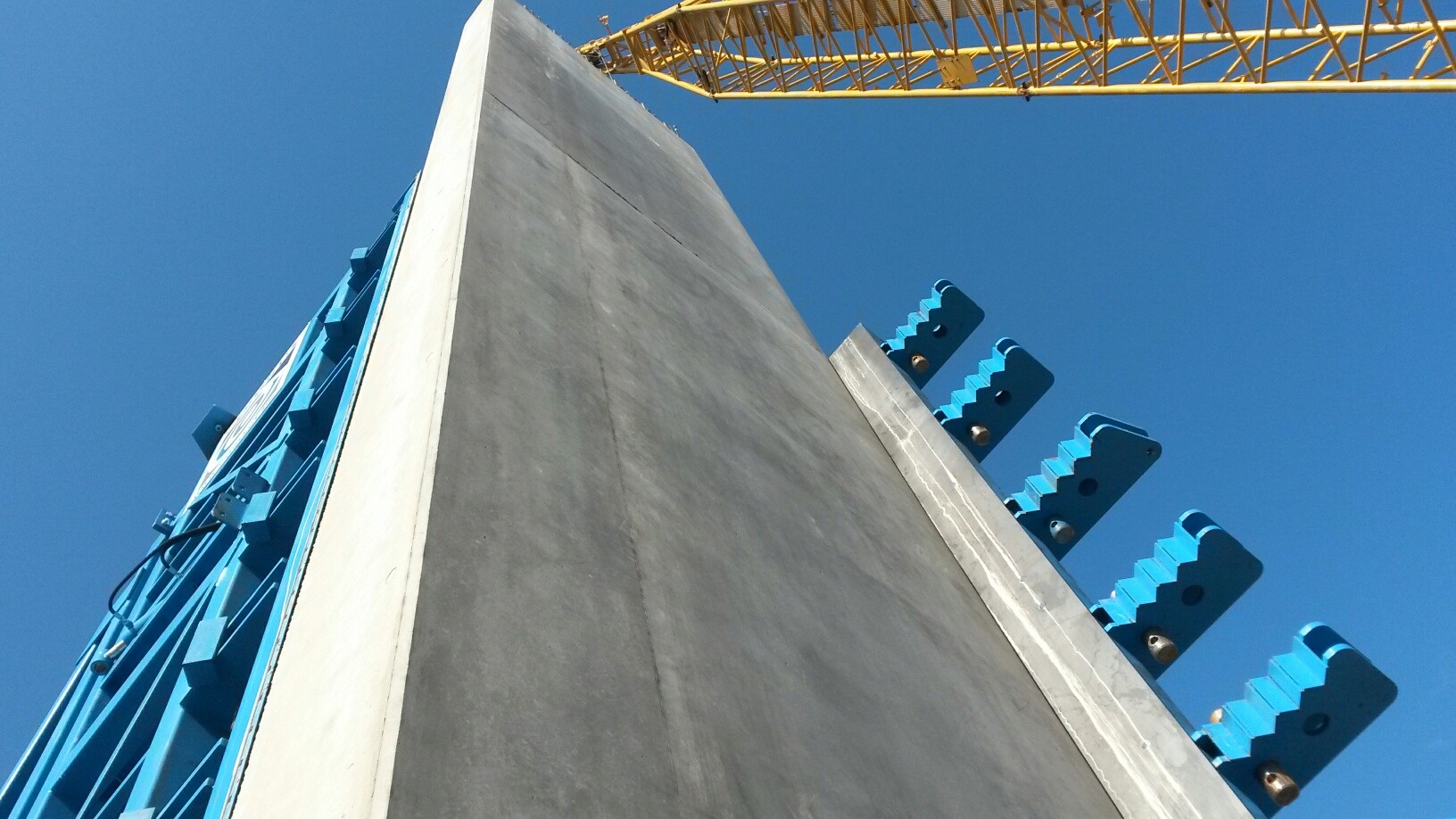

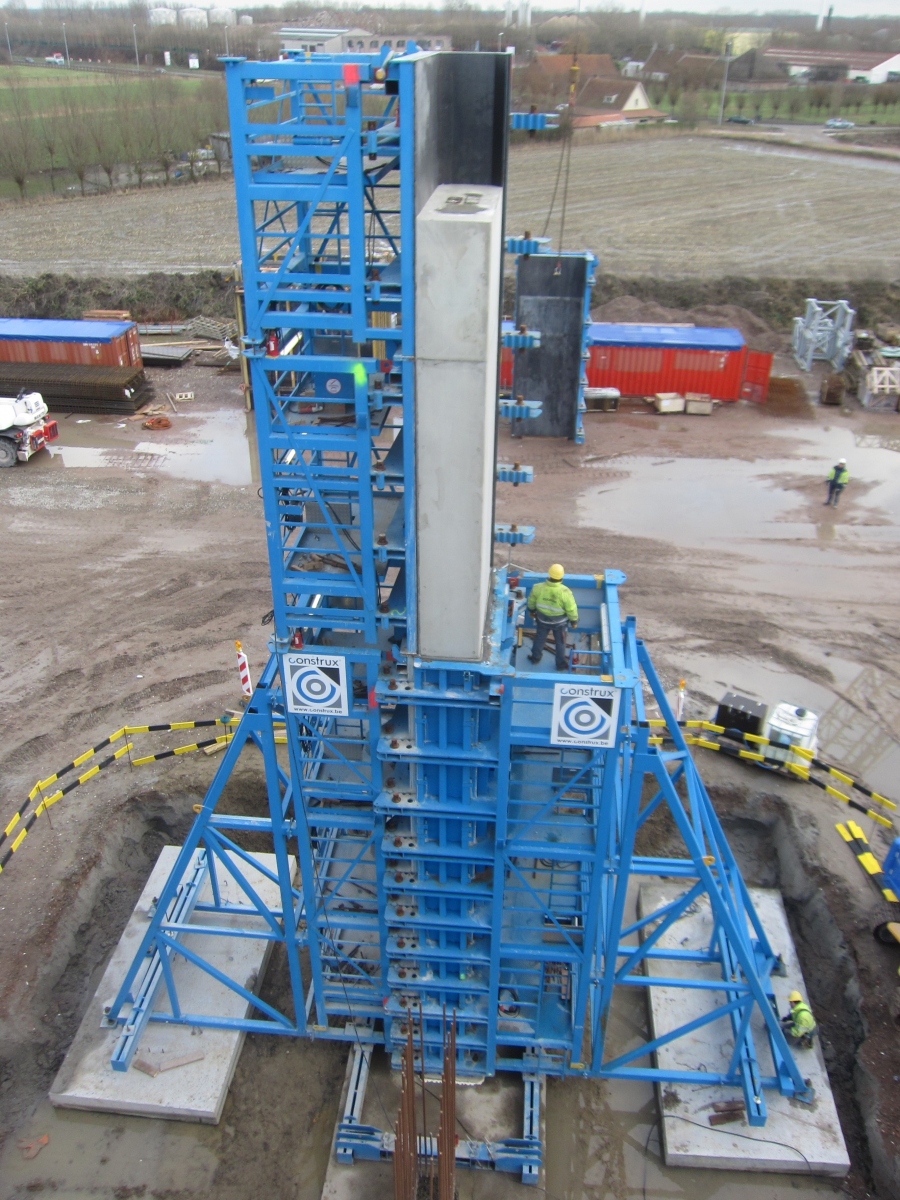

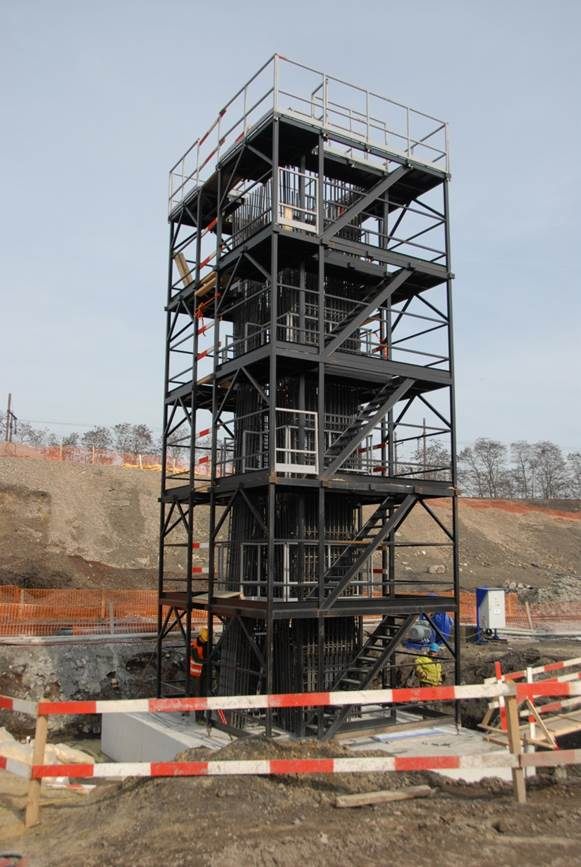

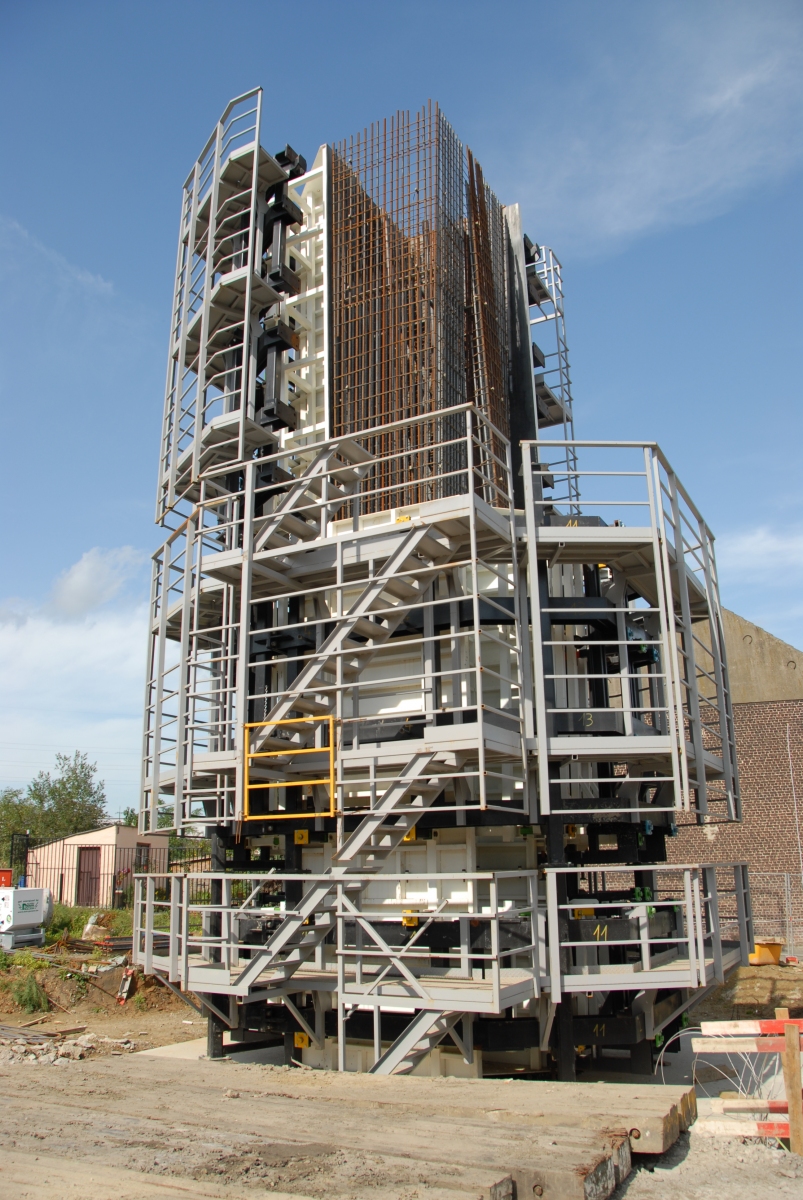

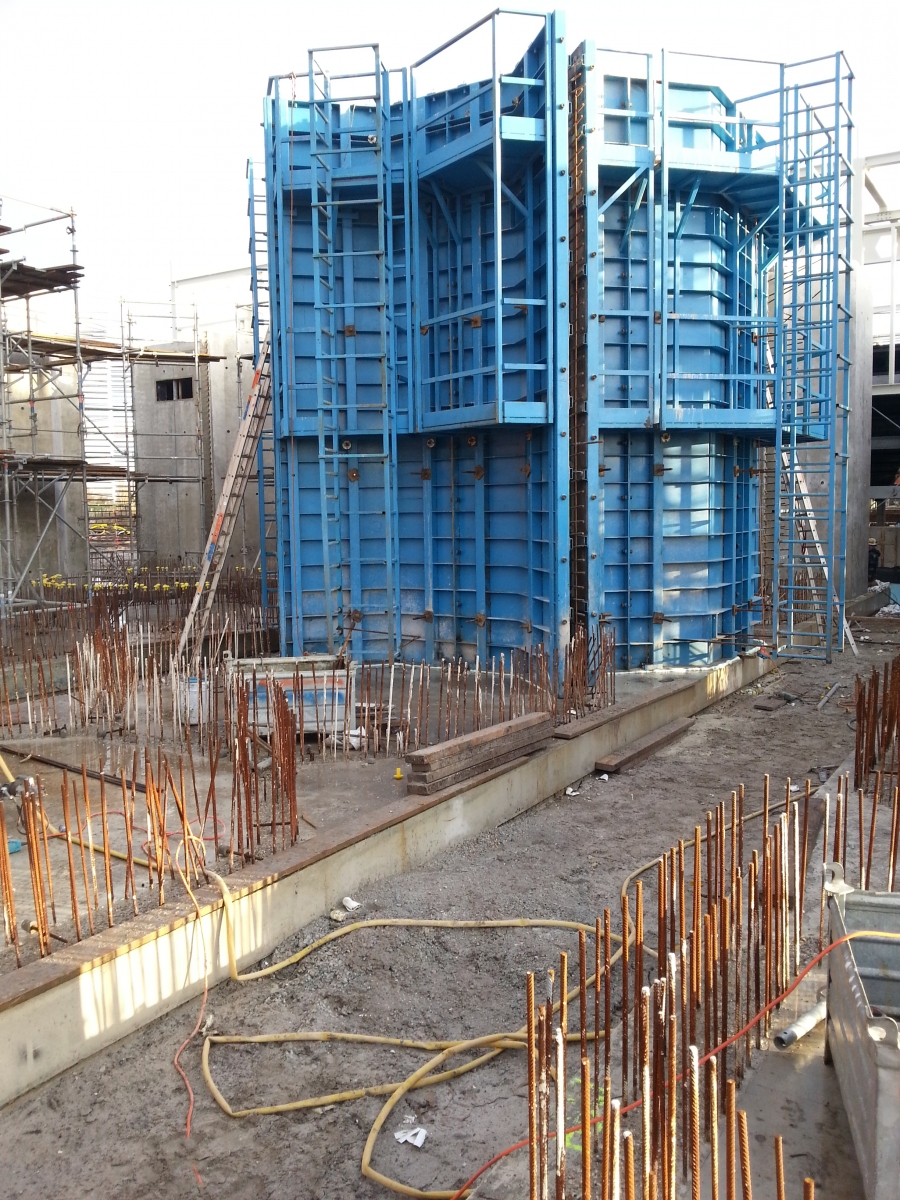

Schalung für große Brückenpfeiler

Details der Pfeiler:

Schlanke Stützen mit hoher statischer Beanspruchung aus hochfestem Beton
Modular in der Höhe von 7m bis 17,25m
Feste Breite 250cm
Stärke variabel alle 10cm von 40 bis 80cm
selbstverdichtender Beton

Details der Schalung:

Kein Verspannen durch die Schalung
Intelligentes Verzahnungssystem zur Stärkeneinstellung
Hydraulische Niveaueinstellung der gekoppelten Segmente
Hydraulisches System zum Ein- und Ausschalen
Koppelsystem zwischen Schalung und Fundamentrahmen
Möglichkeit zum Betonieren abgefasster Ecken (15x15cm)
Schalung muss max Belastung von 42t/qm aufnehmen
Sichtbeton: nahtlos | keine Ausblutungen an den Dreikantleisten
Arbeitsgerüste auf mehreren Ebenen
Wind- und Sturmbelastung sind für die freistehende Schalung berechnet
Einstellbarer Grundrahmen auf dem Fundament zur genauen Platzierung von Ankern und Einbauteilen

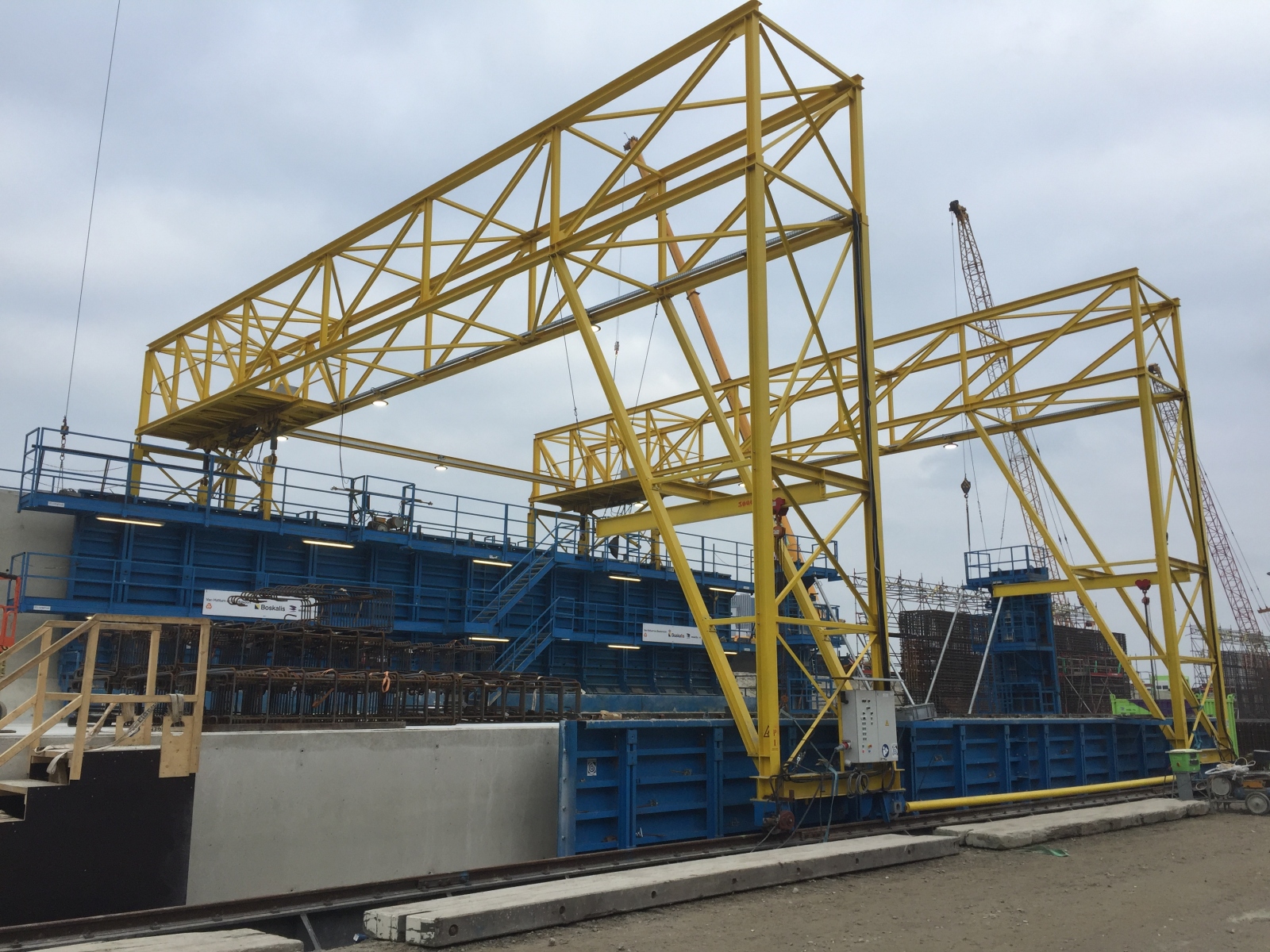

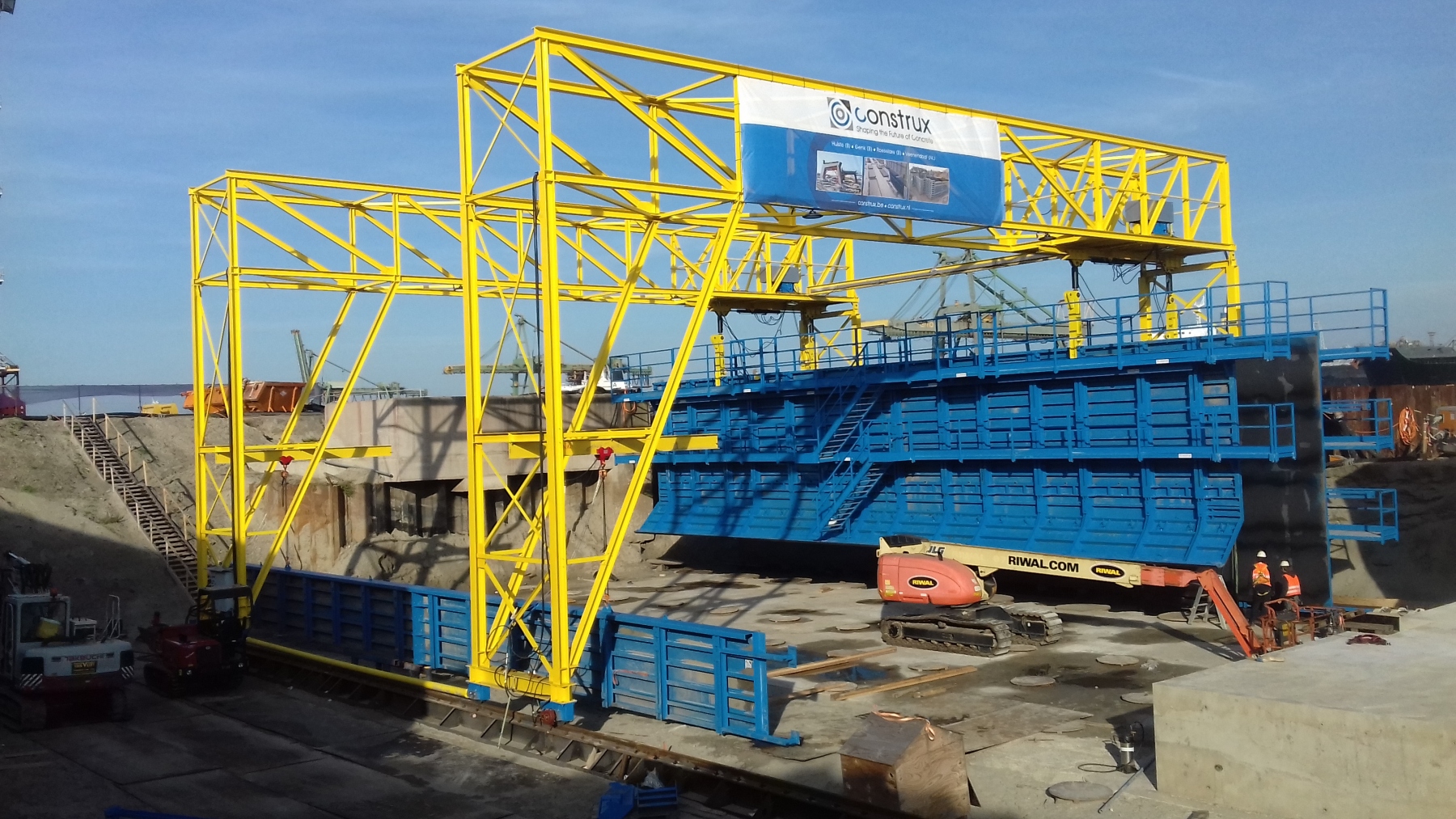

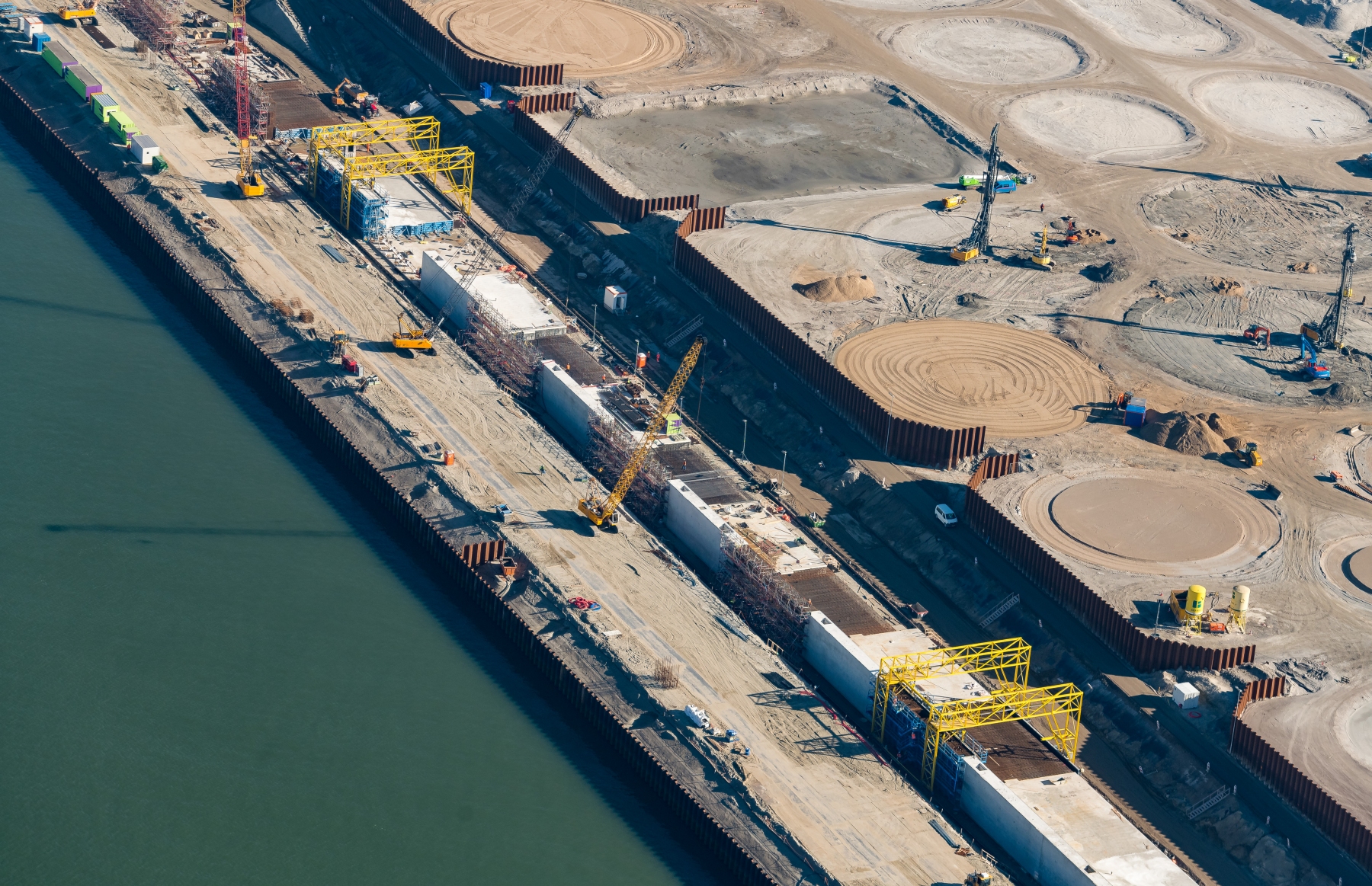

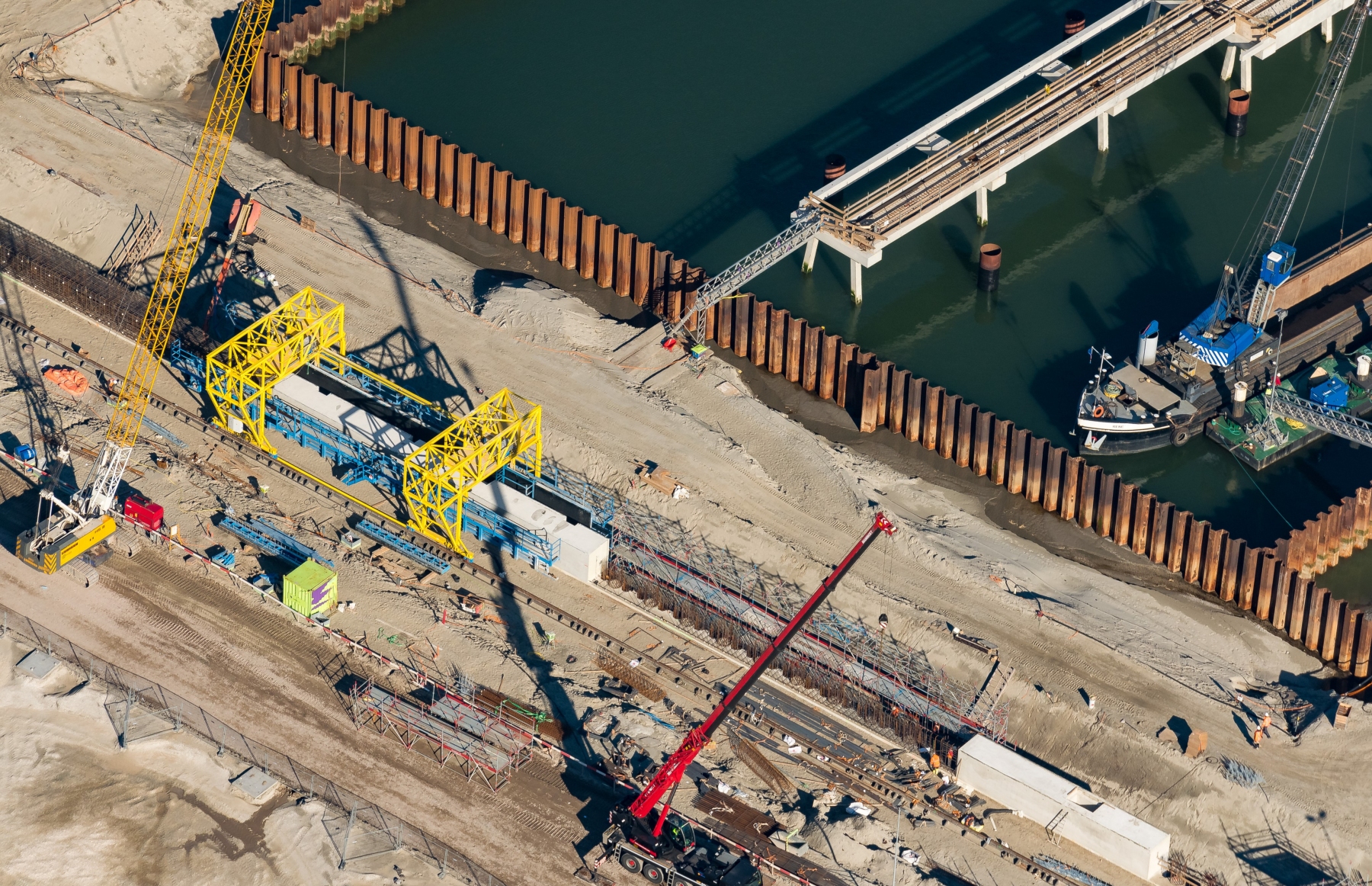

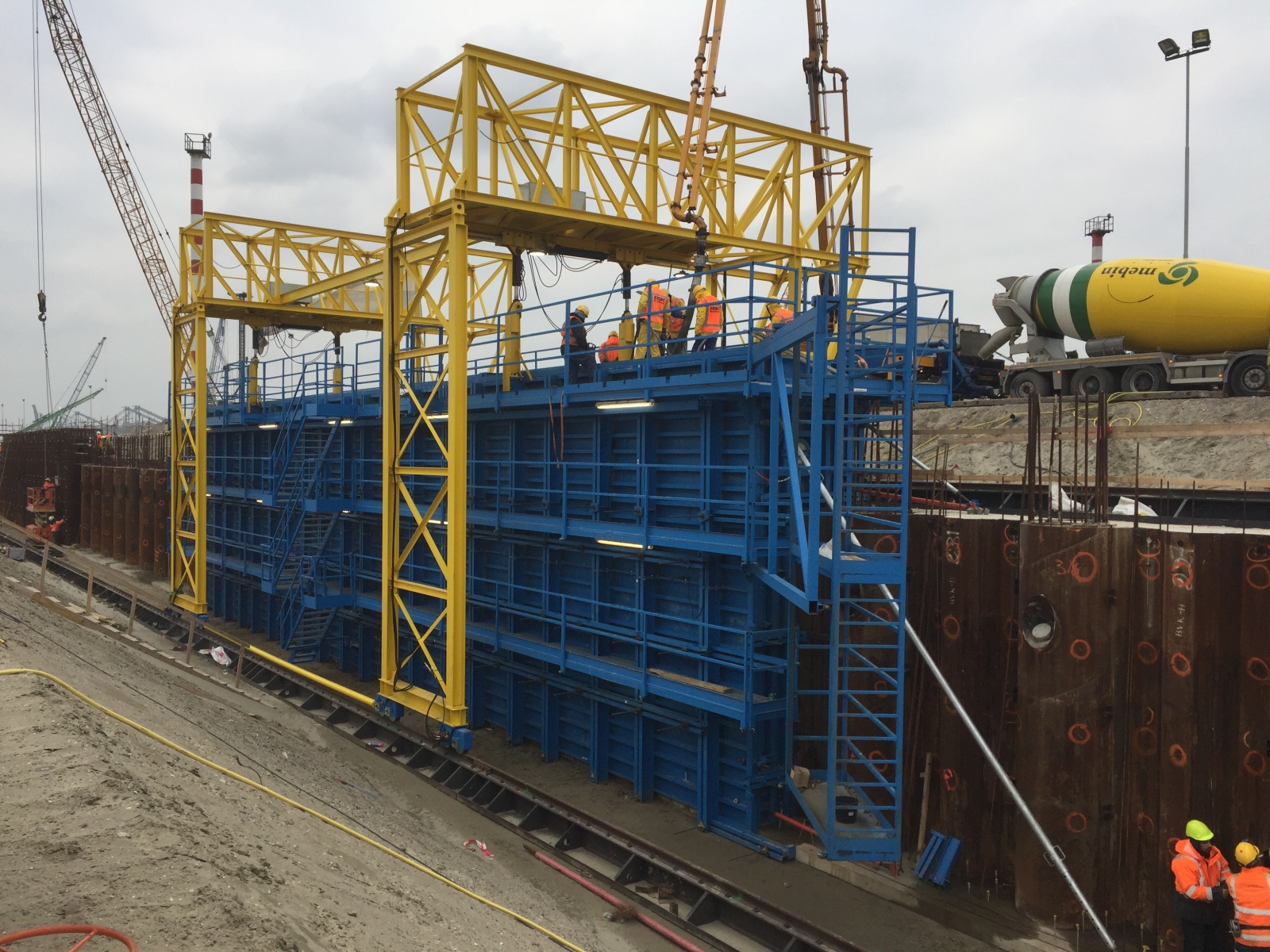

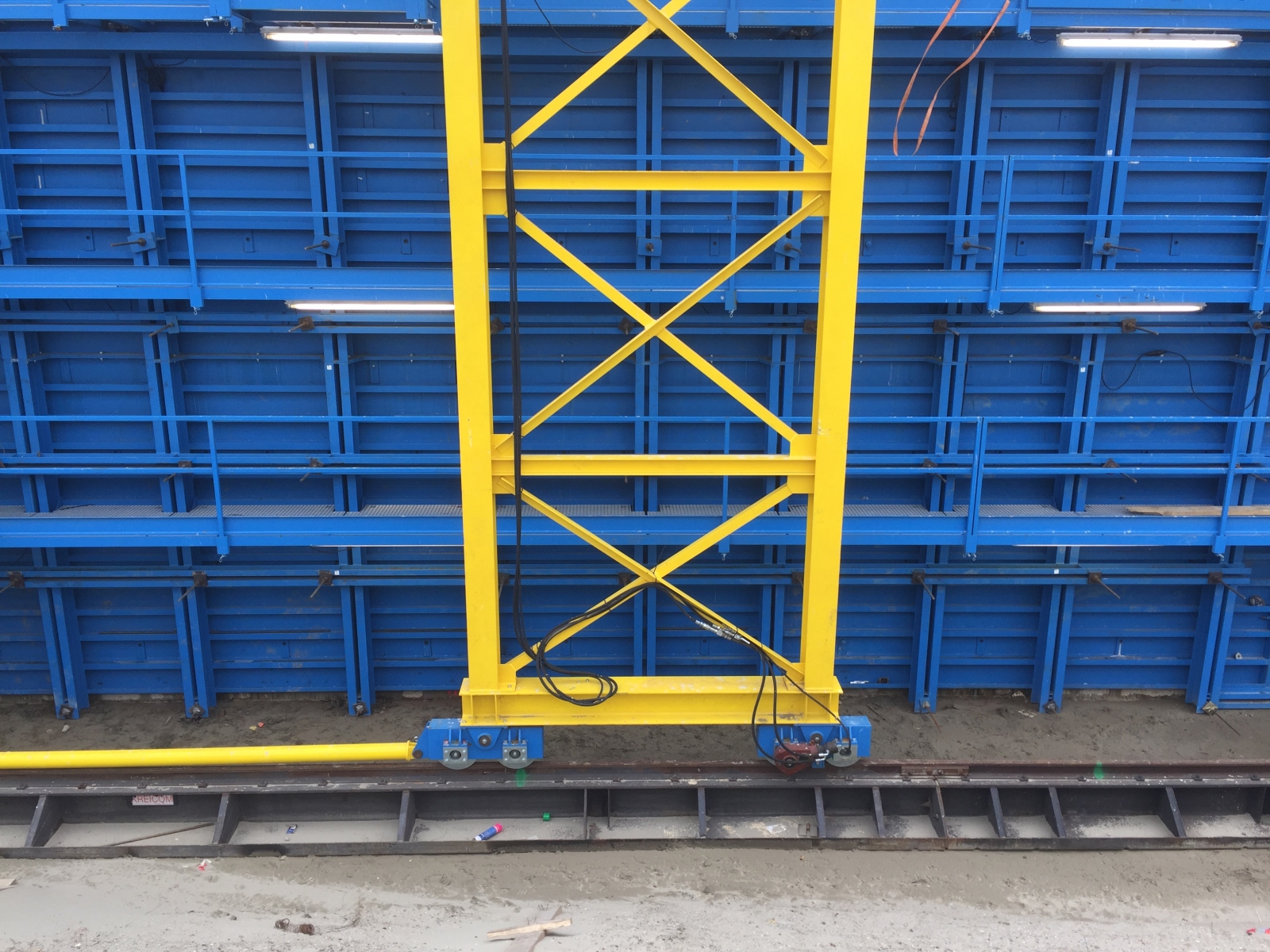

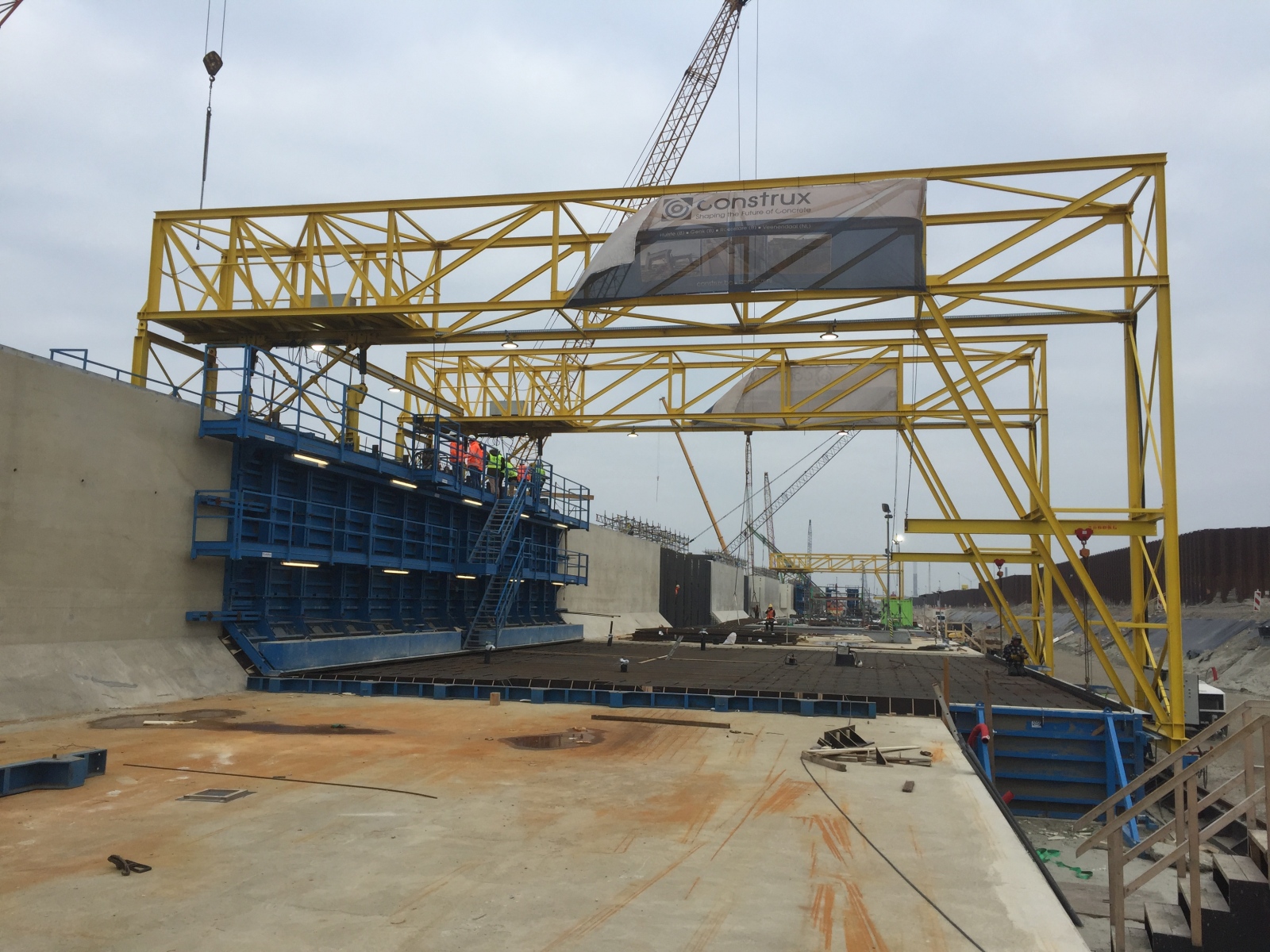

Kaiwand Schalung

Kaimauer Seeseite:

Gesamt 1,2km – gerade [Länge je Betonierabschnitt 23m | 53 Betonierabschnitte]
Höhe Wandfläche 7m
Höhe Fuß 1,5mm | 1,75m
Wandstärke 2,16m | 2,80m
2 Satz Schalungen [im Wechsel: je 1 Satz für gerade und ungerade Nummern der Segmente | Spurweite 22,65m | Höhe Portalkran 13m | Gewicht pro Schalungssatz 100t]

Kaimauer Landseite

Gesamtlänge 1,10m u-förmig | Länge je Betonierabschnitt 29,39m | 37 Betonierabschnitte
Höhe der Wandflächen: Landseite 7m | Seeseite 2,26m
1 Satz Schalung [Spurweite 8,10m | Höhe Poratlkran 15,23m | Gewicht pro Schalungssatz 100t]

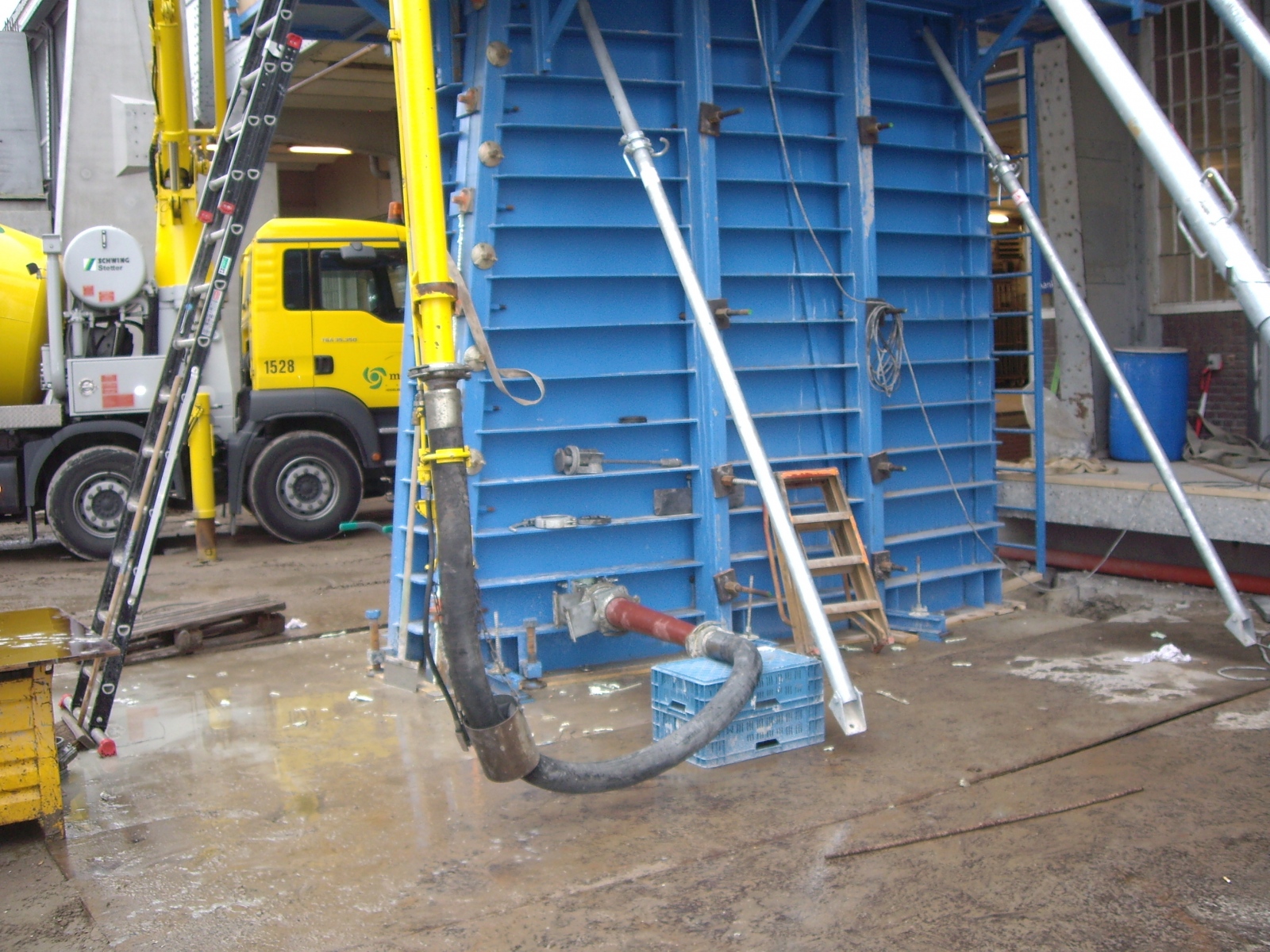

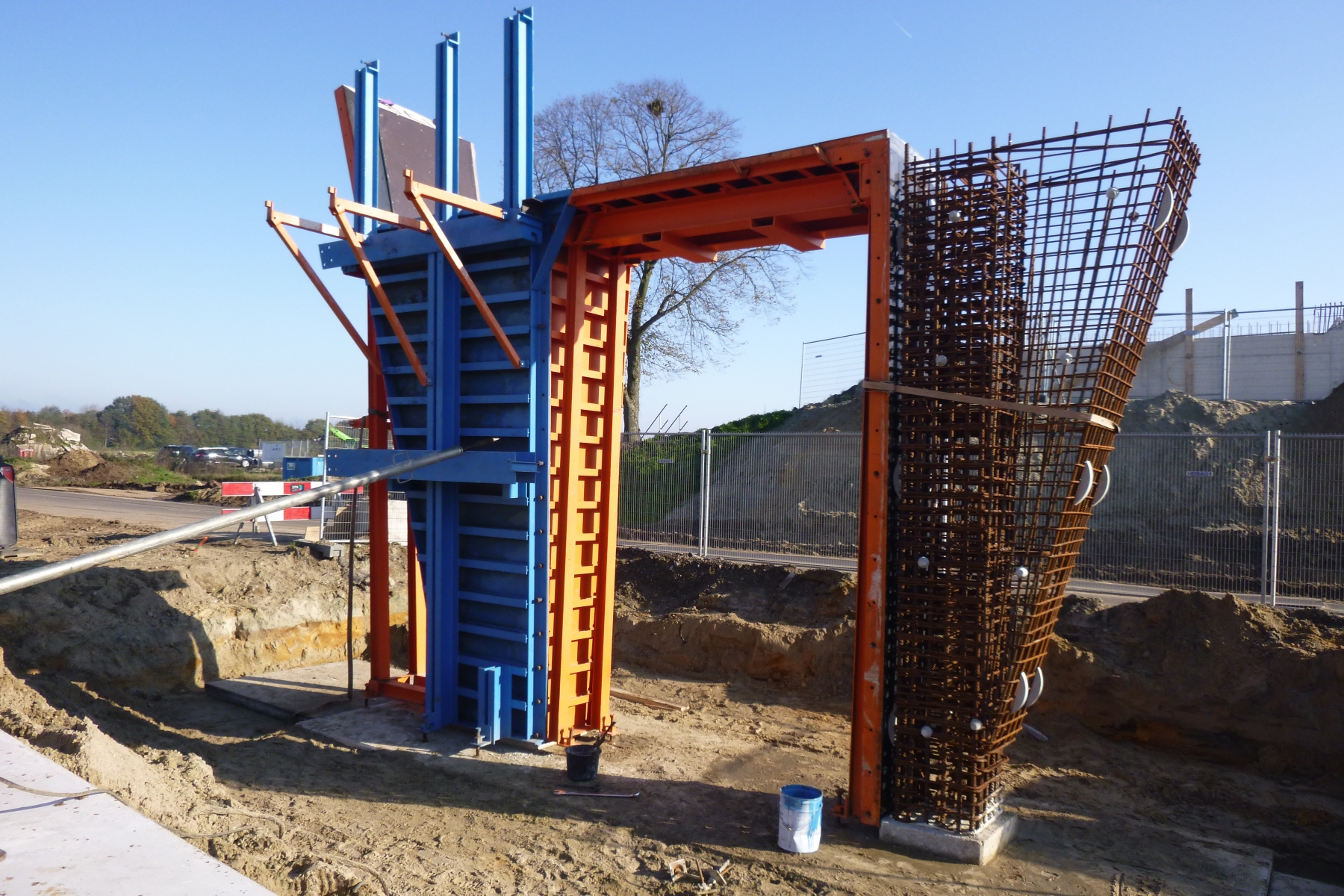

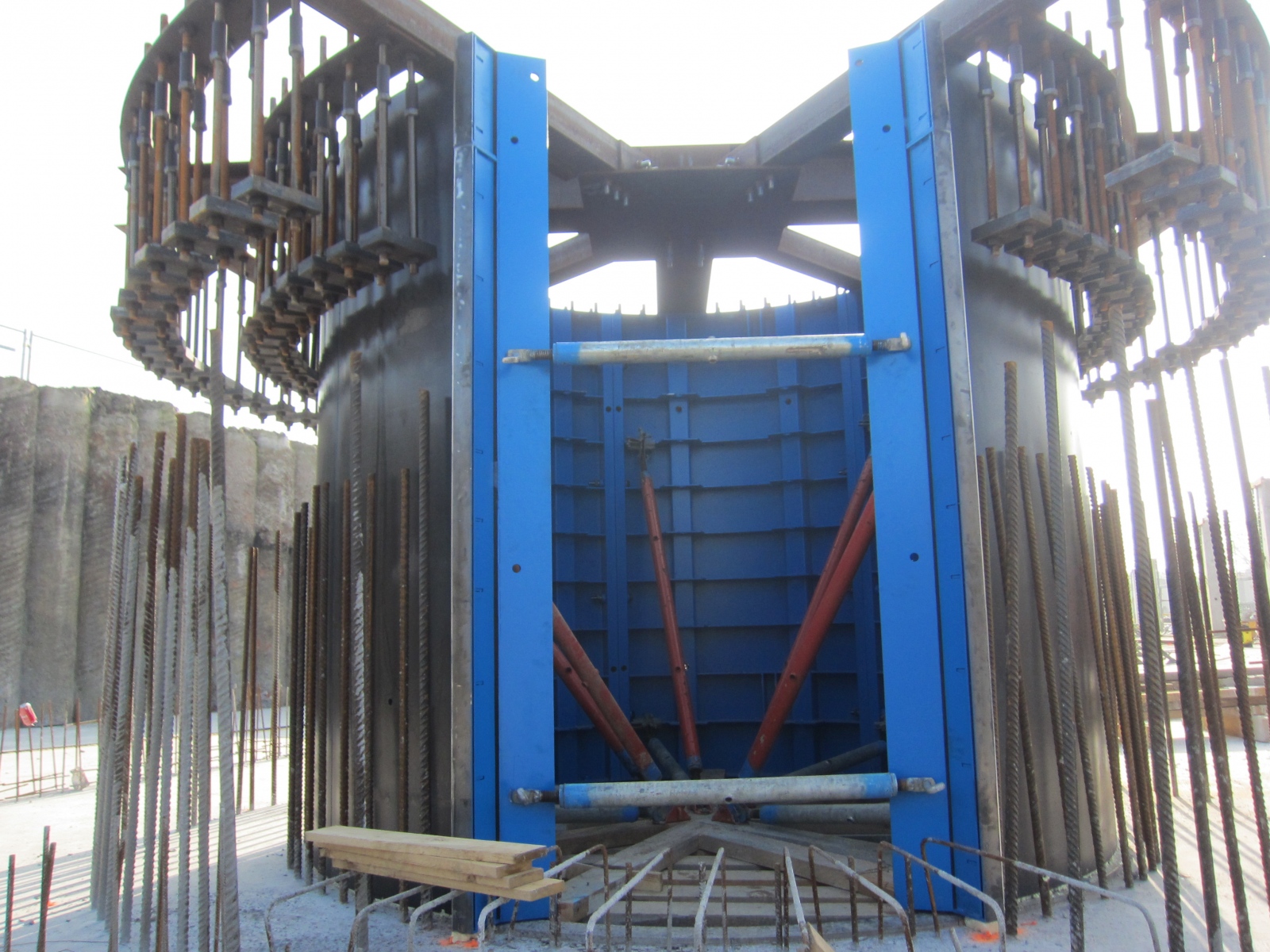

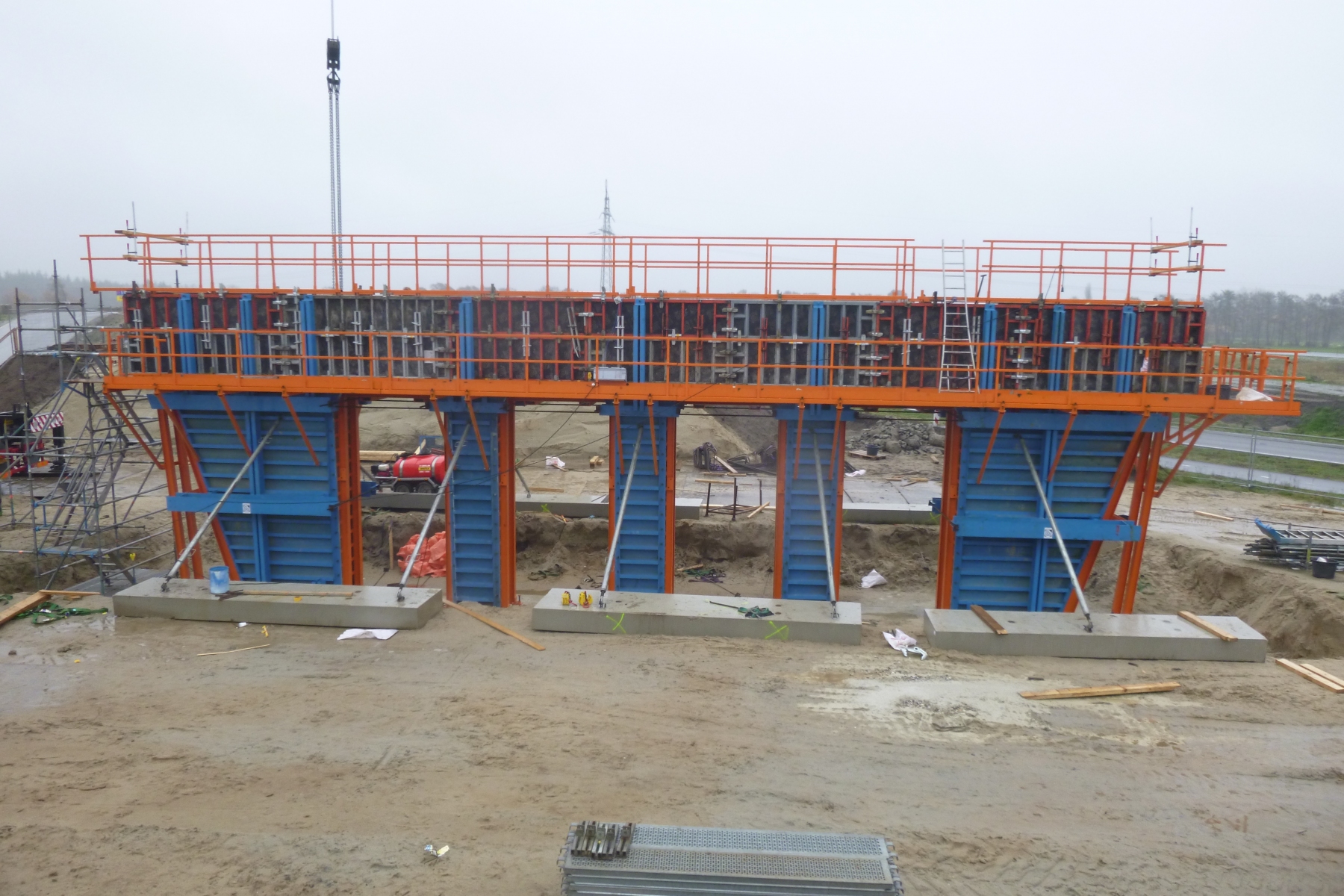

Schalungen für Stützpfeiler

Höhe der Stützen: 9,2m
Größe der Basis: 3,3m x 1,15m

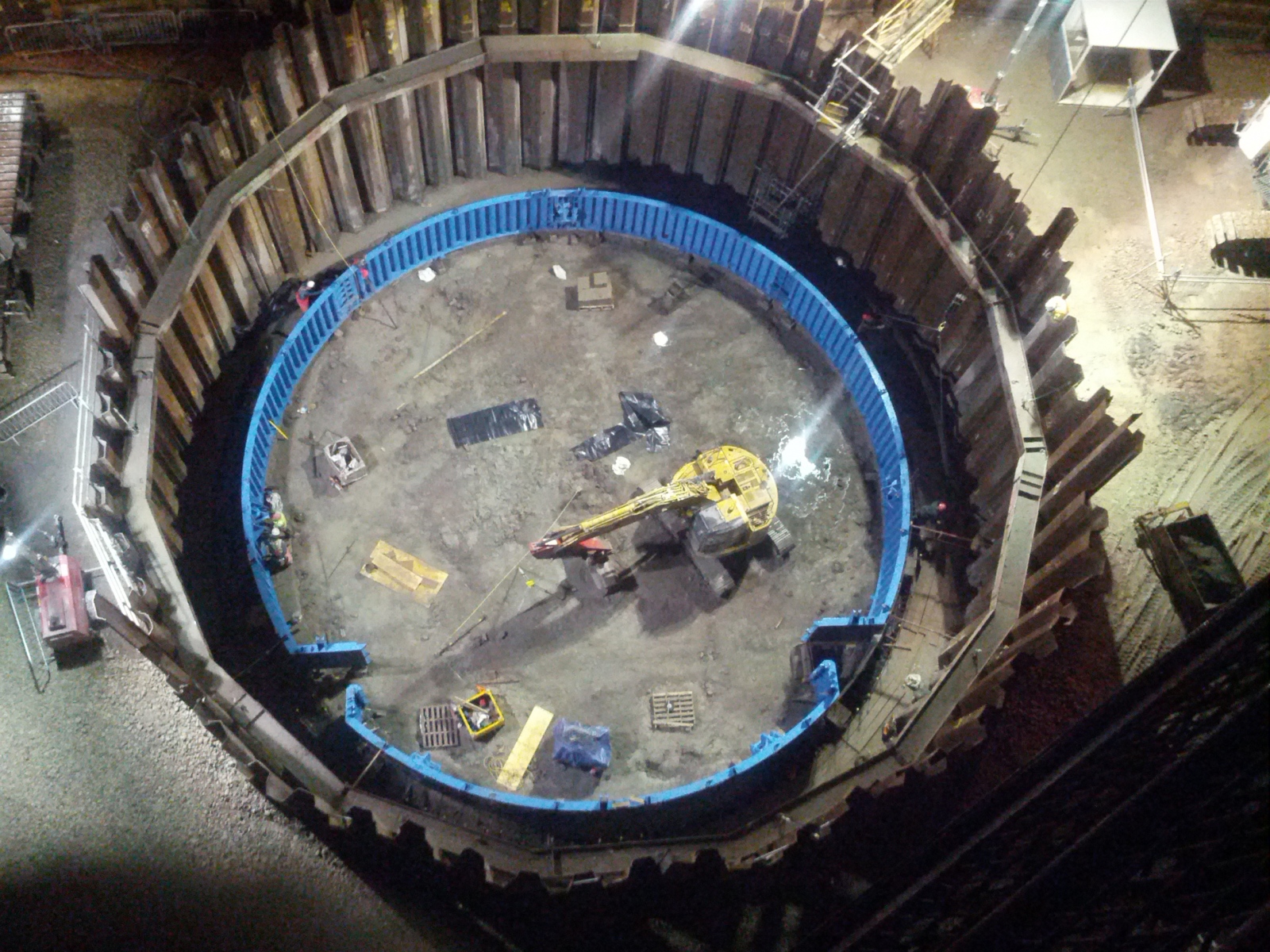

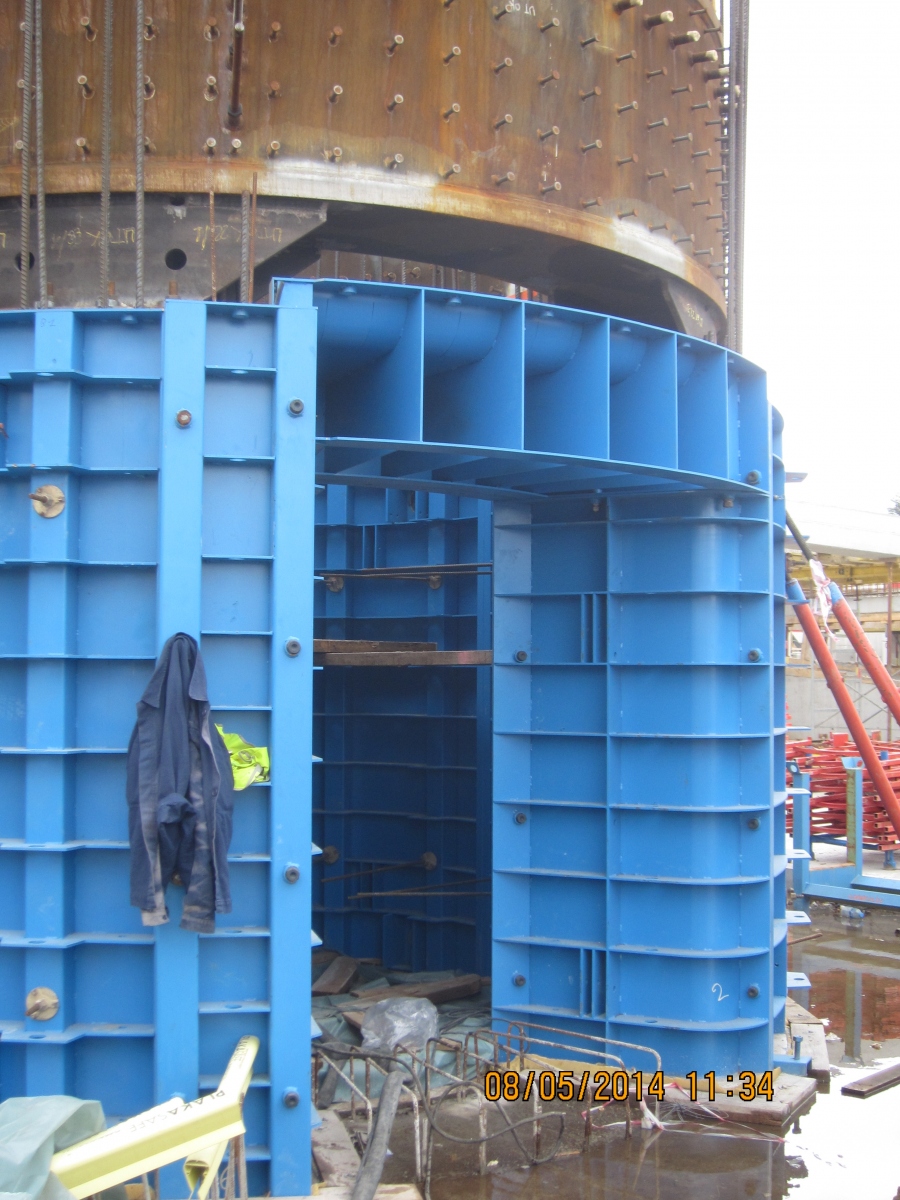

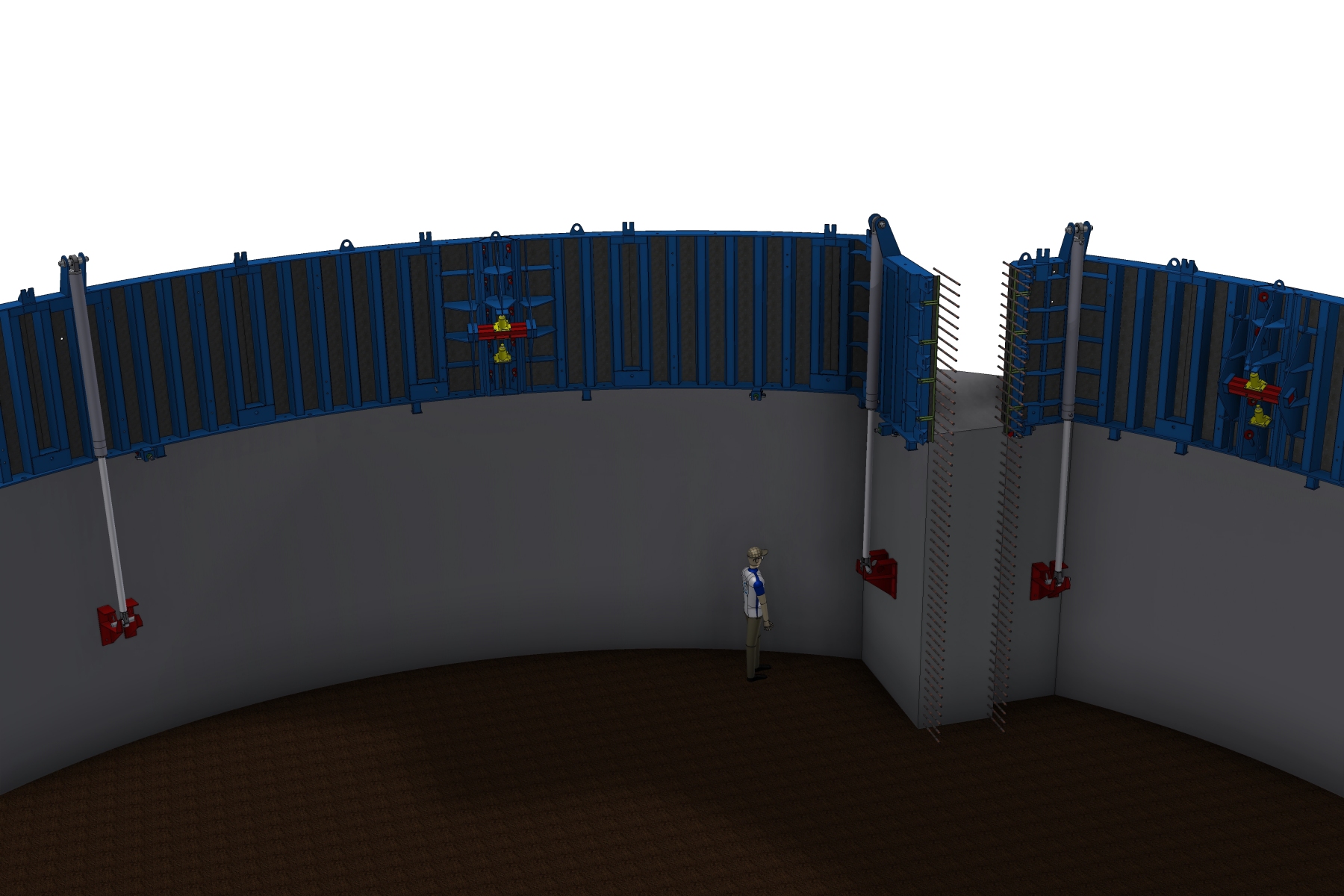

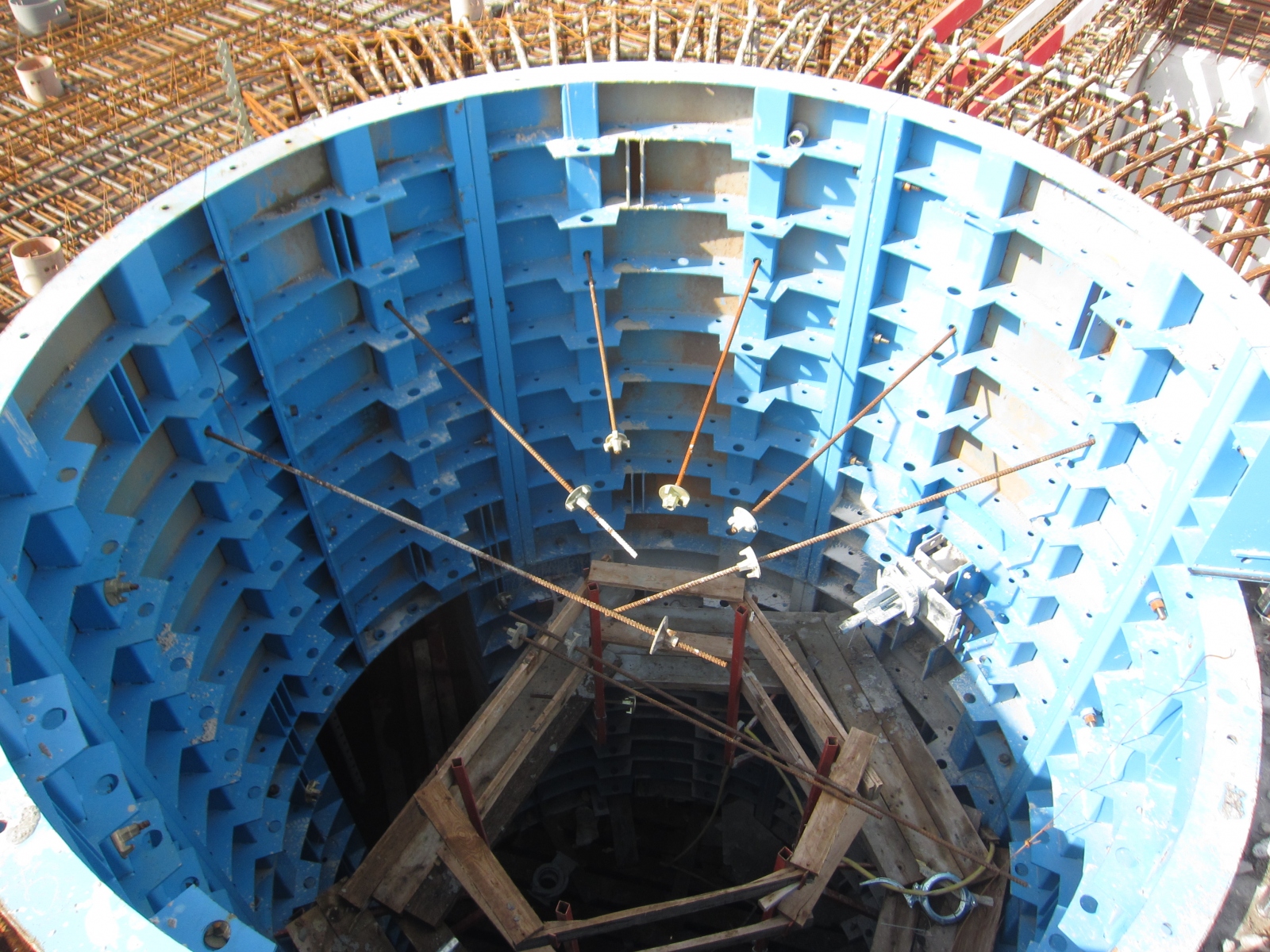

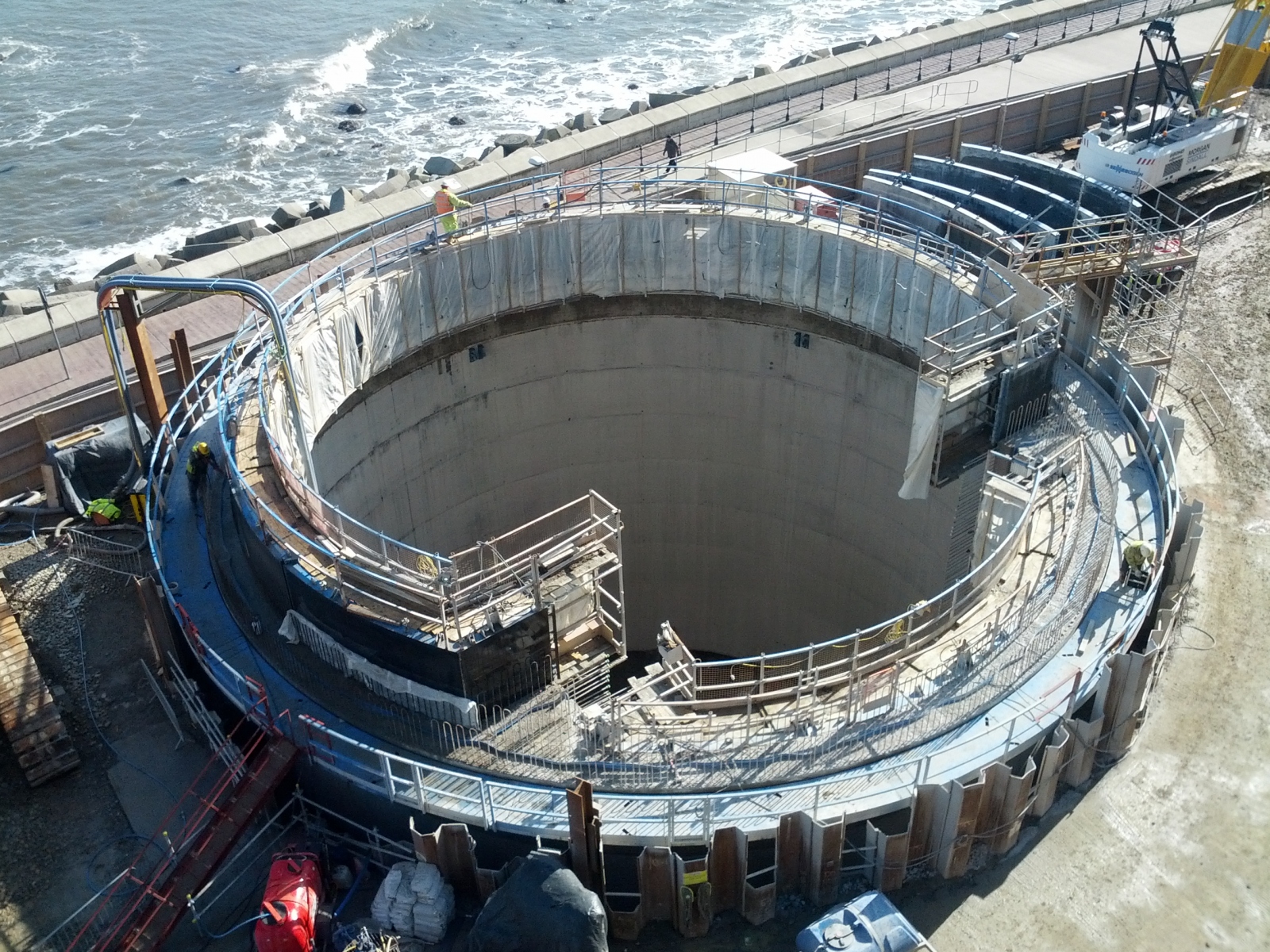

Rundschalung mit hydraulischem Klettergerüst

Ausführungsdetails:

Innendurchmesser des Pumpenschachts 20m, Wandstärke 80cm, Schachtwandhöhe 26,5m
Der gesamte Umfang wird auf einmal verschalt und betoniert
Trennwand zwischen trockenem und nassen Teil nach dem Guss
An beiden Enden der Trennwand wird in Phase 1 ein 1m langes Ansatzstück mitbetoniert

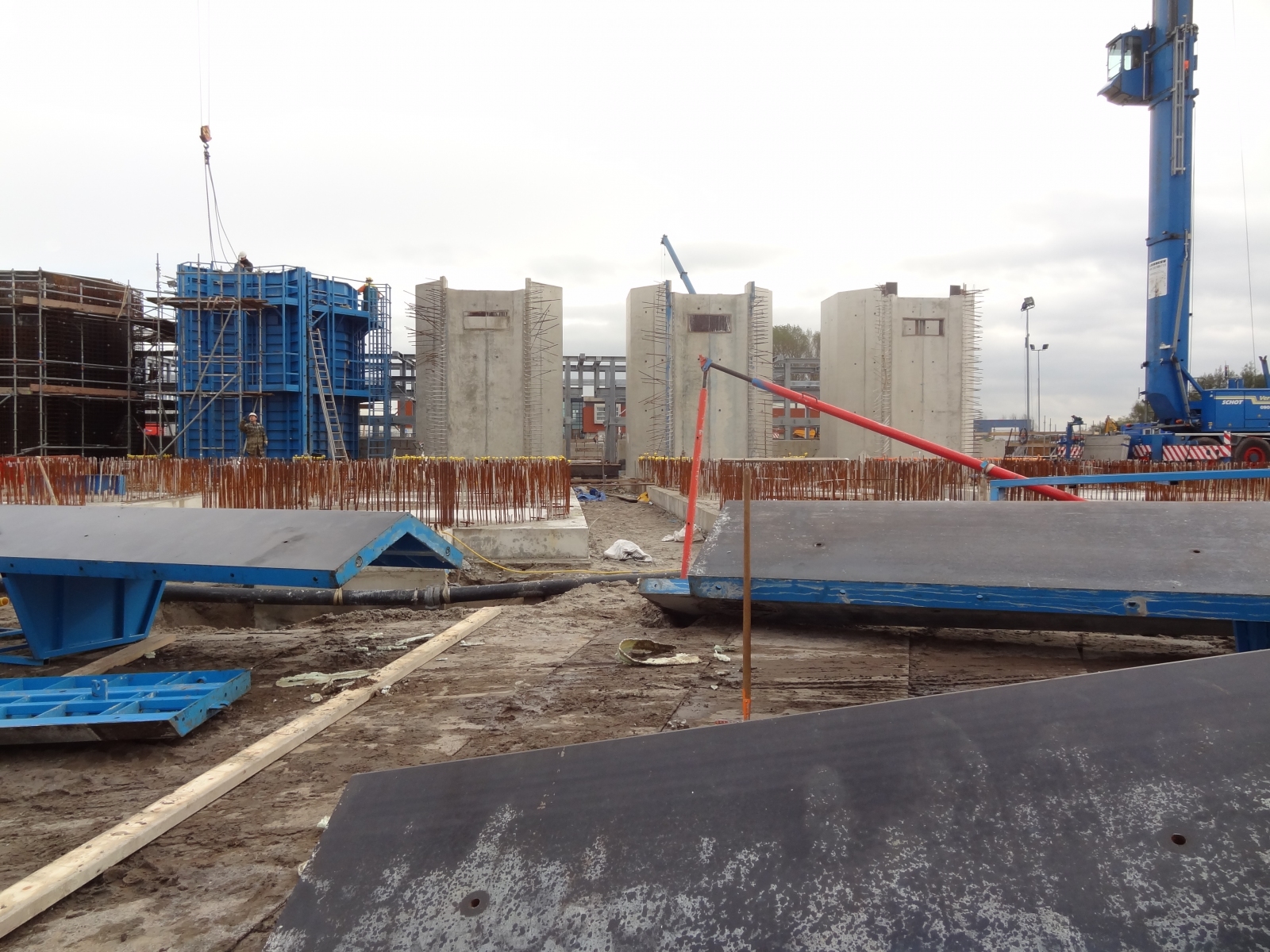

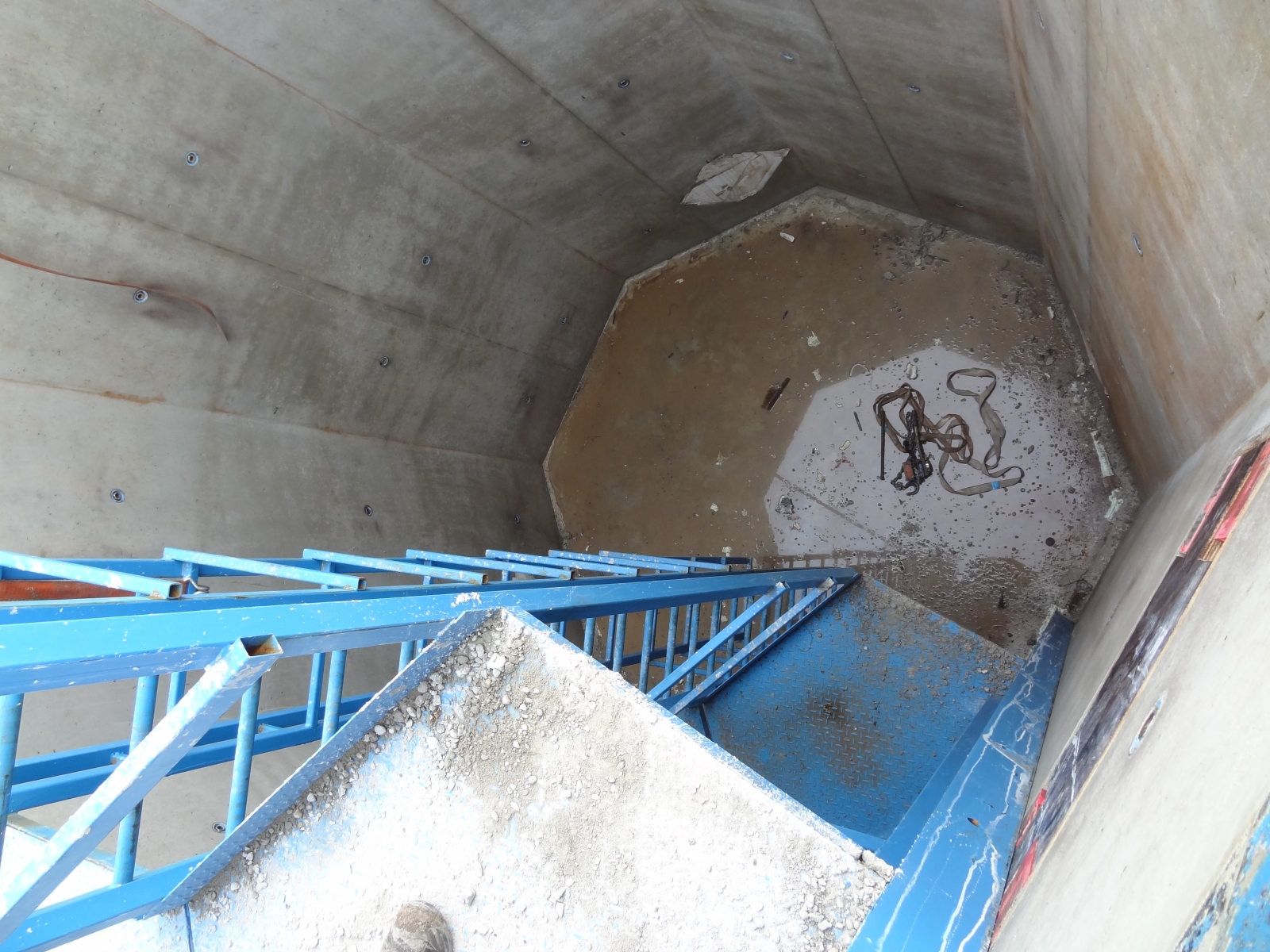

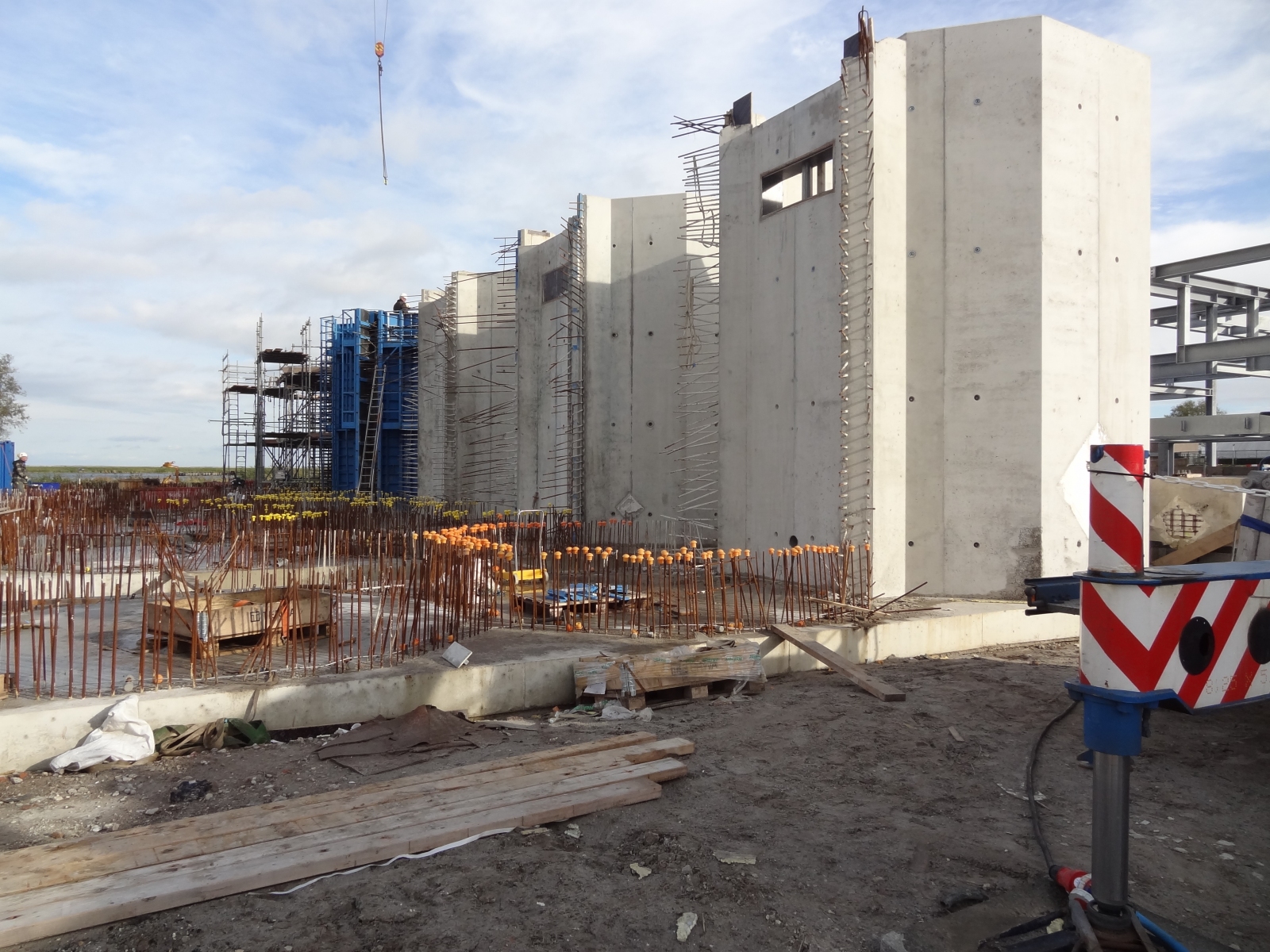

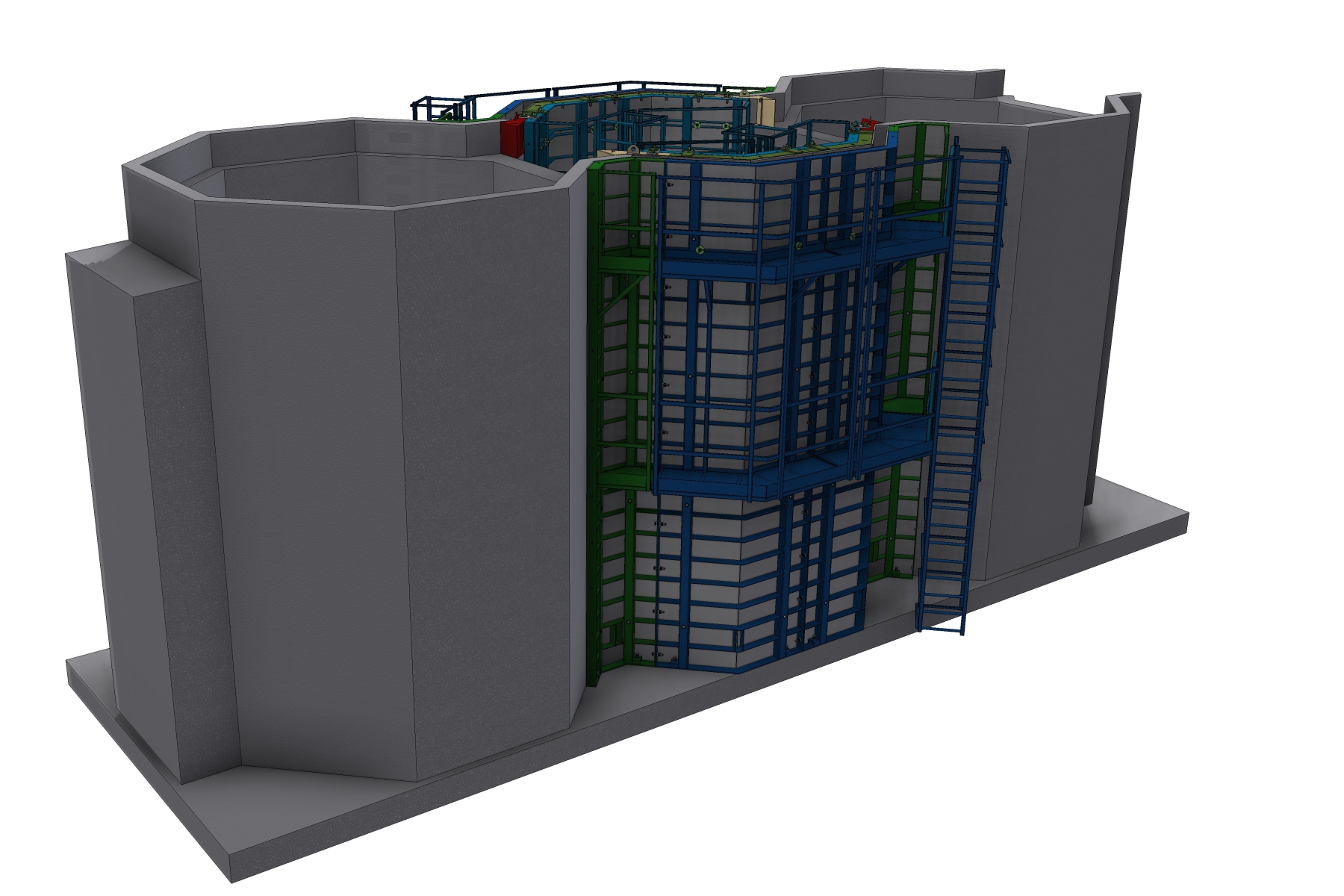

Schalungen für achteckige Tanks

Reaktorbehälter der Trinkwassergewinnungsfirma

Eine Gruppe von jeweils 5 miteinander verbundenen achteckigen Tanks in 6 Reihen:

Zwei äußere Achtecke, davon eines freistehend und eines an einer bestehenden Wand
Drei innere Achtecke
Höhe 643cm
Wanddicke 35cm,
Breite Außenseite 203cm
Breite Innenseite 174cm
Innenschalung hat 7 Ecktafeln und 1 Entschallungstafel

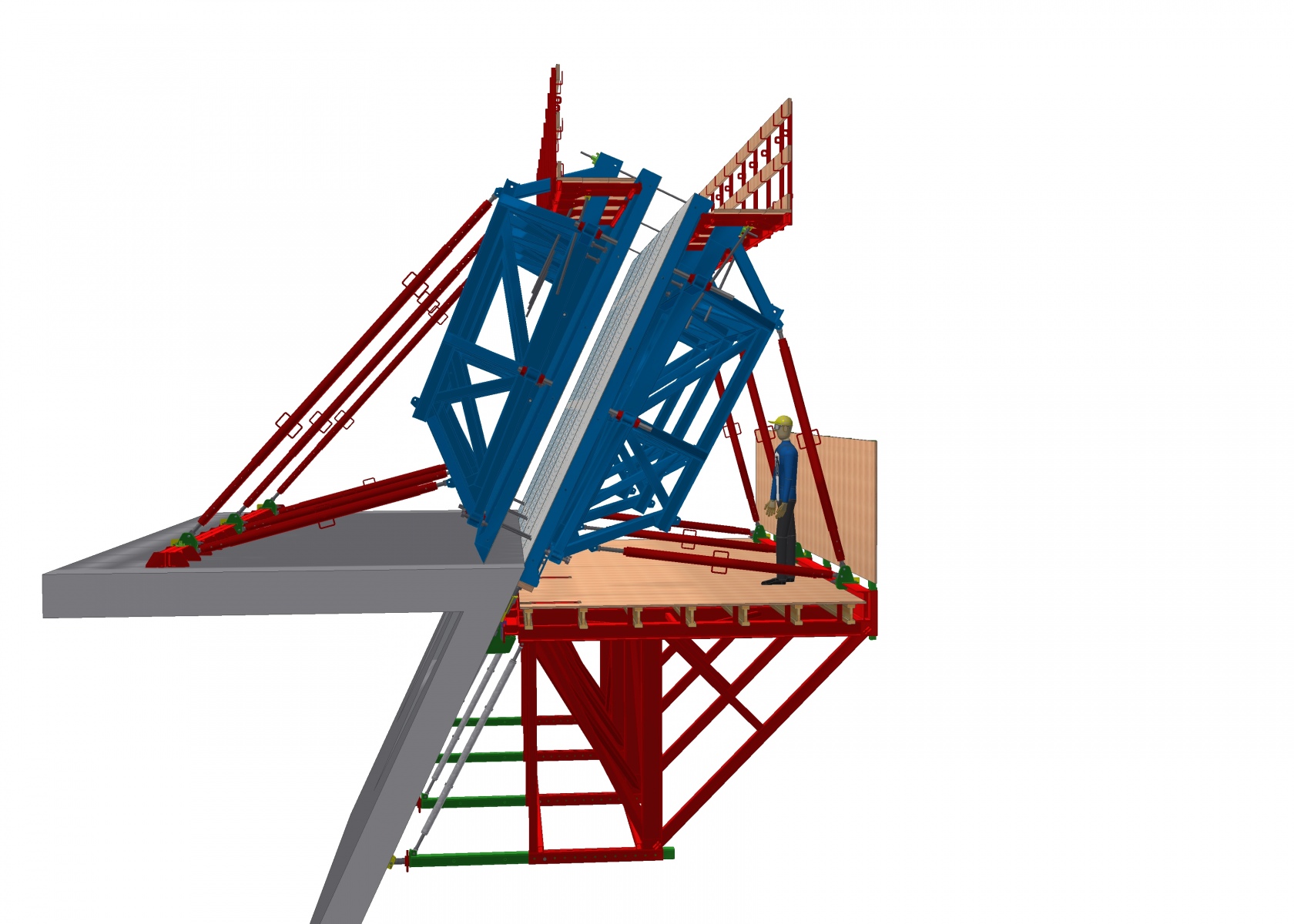

Einstellbare Schalflächen als Kletterschalung für verdrehte Wände

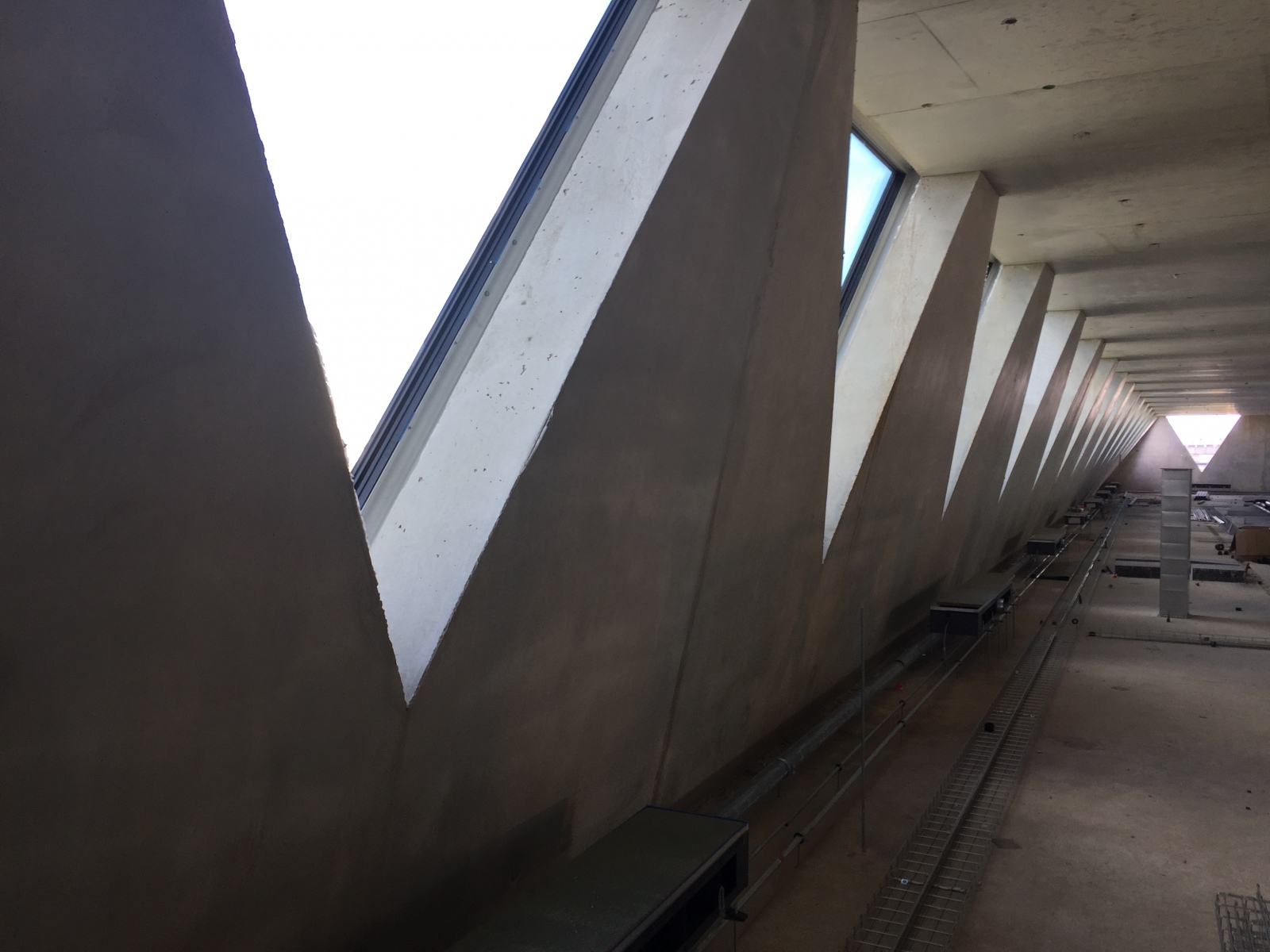

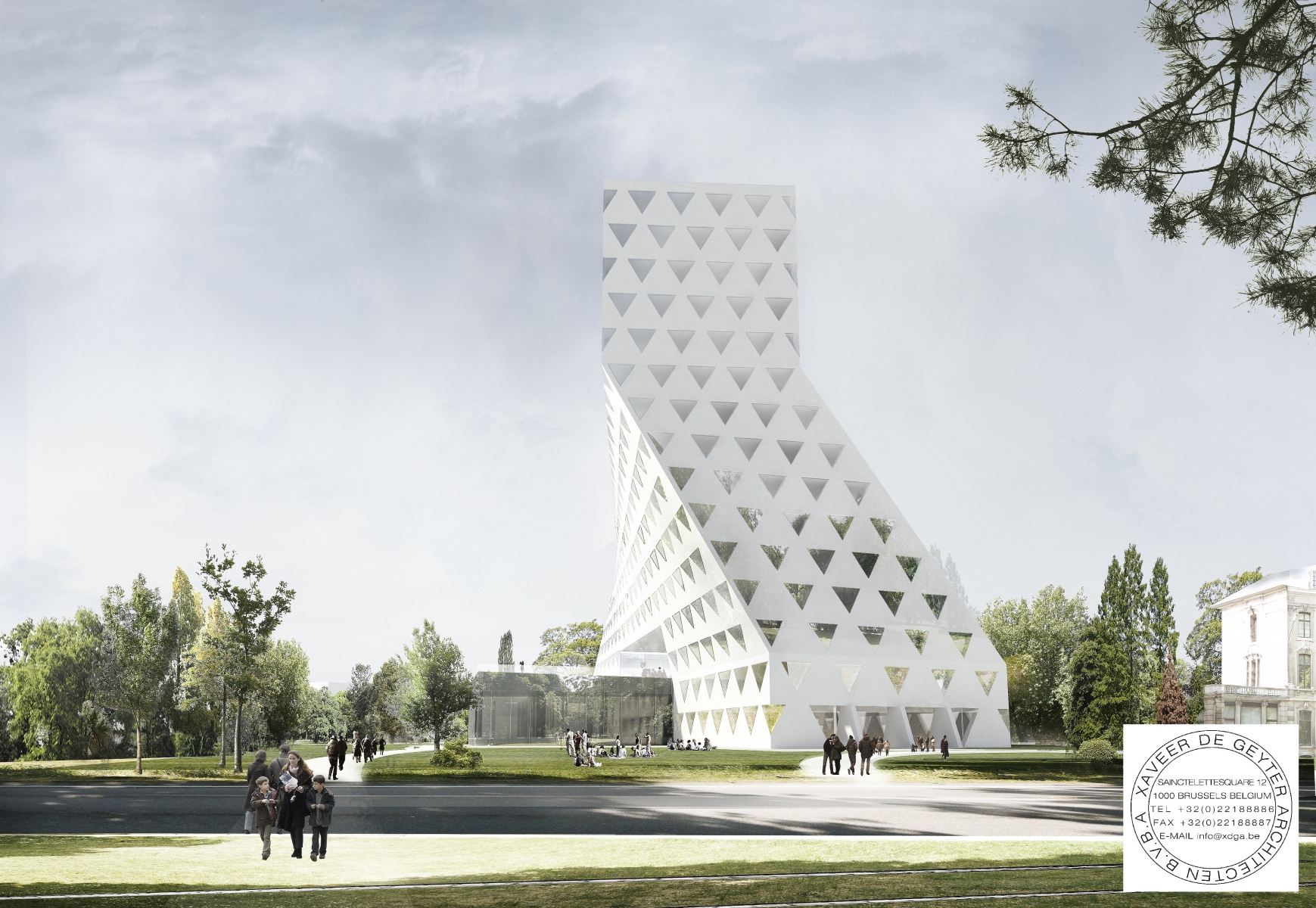

Das neue Rathaus in Antwerpen ist ein Gebäude mit 8 zueinander verdrehten Stockwerken

Die Wände der Stockwerke sind entweder vorstehend oder zurückfallend. Alles wird mit weißem Beton betoniert und die Innenseiten sind in Sichtbeton. Für dieses Projekt wurden einstellbare, flügelartige Stahlschalungen entwickelt, bei denen nicht durch die Elemente verspannt werden muss. Die Flächen der Innenschalungen sind mit Edelstahlblechen belegt damit sich keine Rostflecken am Beton abzeichnen können.

Spezifikation der Schalung:

12 Innenwände 720cm x 410cm mit Edelstahlbelag
4 Außenwände 720cm x 410cm Stahlbelag
Schalungselemente ausgeführt mit einstellbaren und Arbeitsbühnen
Einsatz von 12 pneumatischen Außenrüttler pro Element
3 Satz rechtwinklige Innen- und Außenecken
4 einstellbare, flügelartige Innen- und Außenecken
16 einstellbare Fensteraussparungen
2 Einstellgerüst für die Aussparungselemente
Kranhaken zum Umsetzten der Wandelemente
Kranhaken zum Umsetzten der Aussparungselemente
Einstellbares Klettergerüst Breite 3 m und 3,5 m

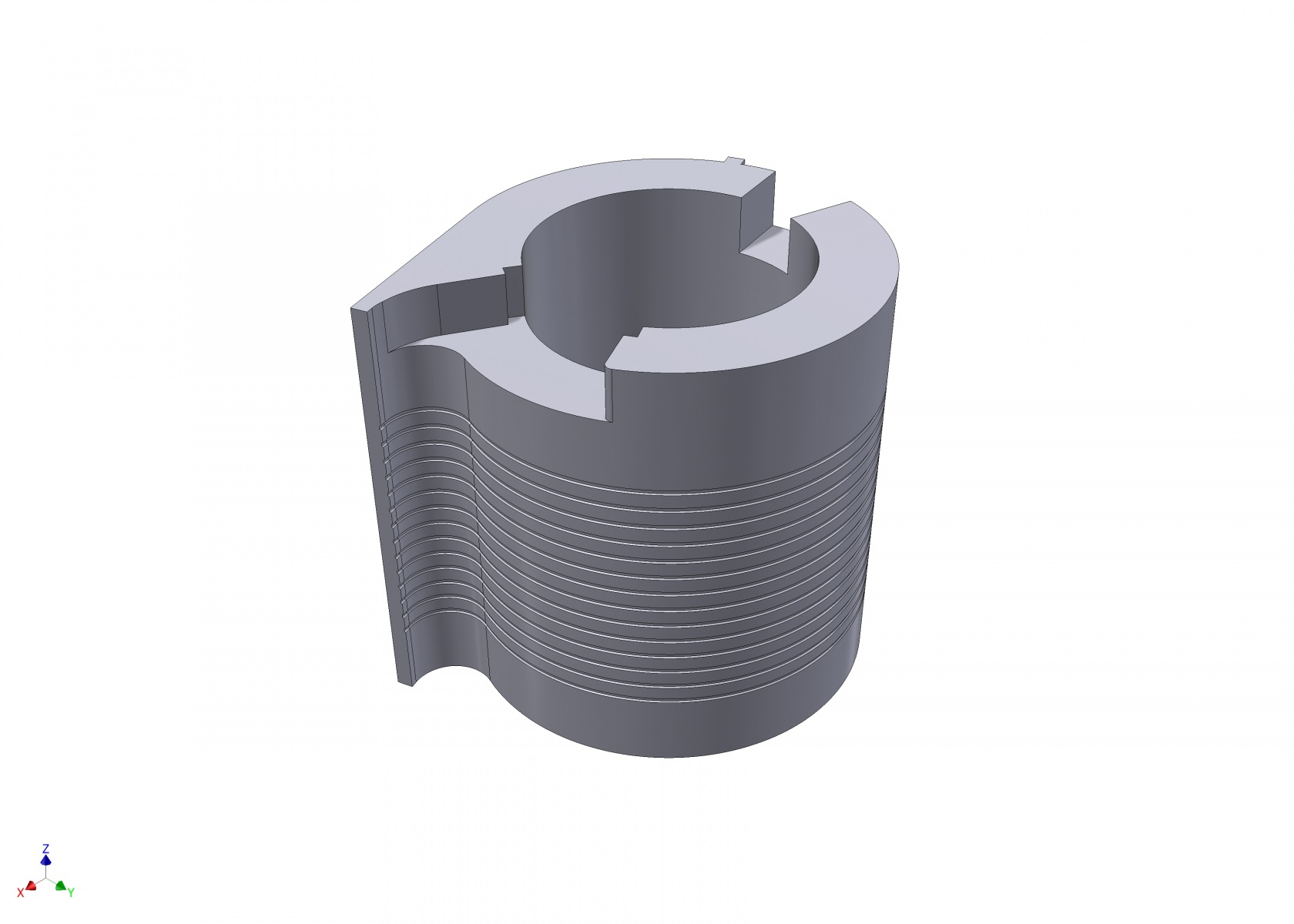

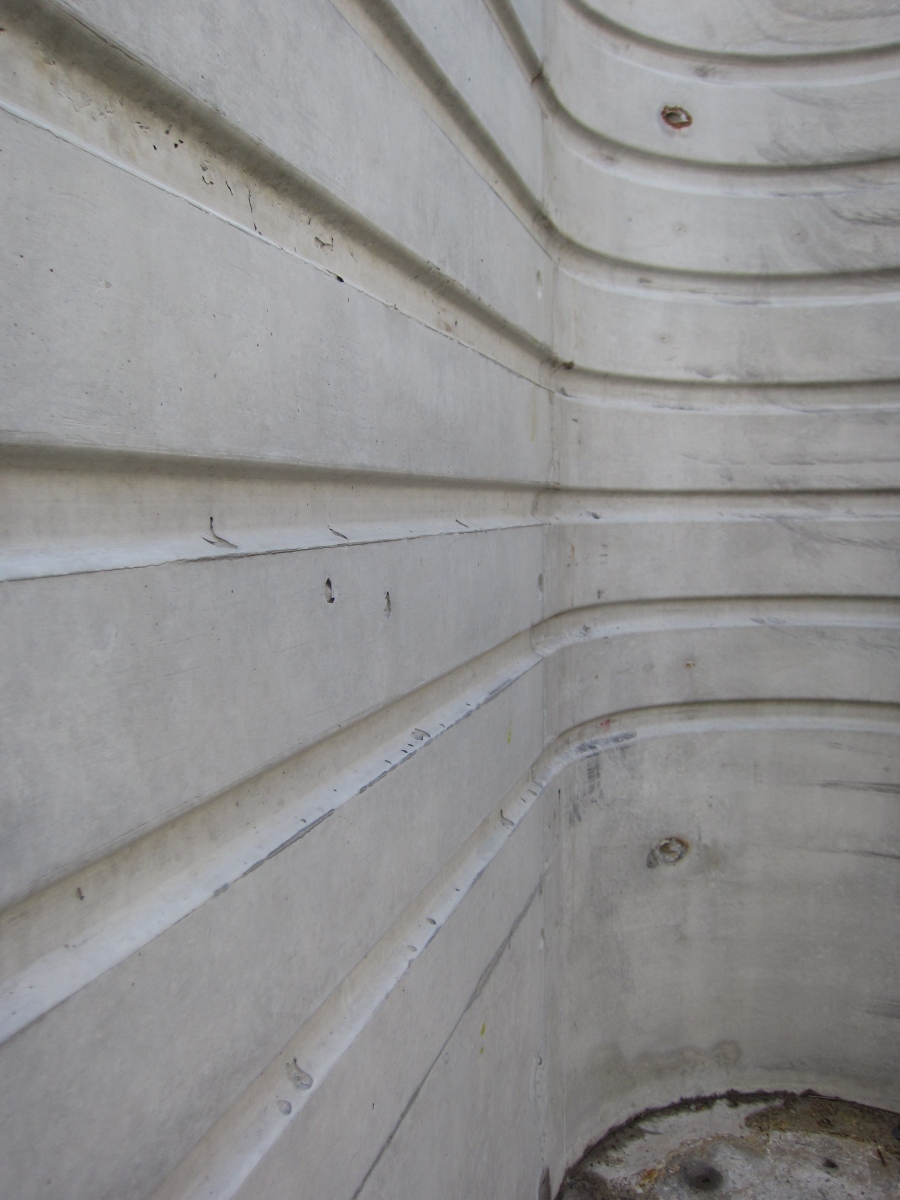

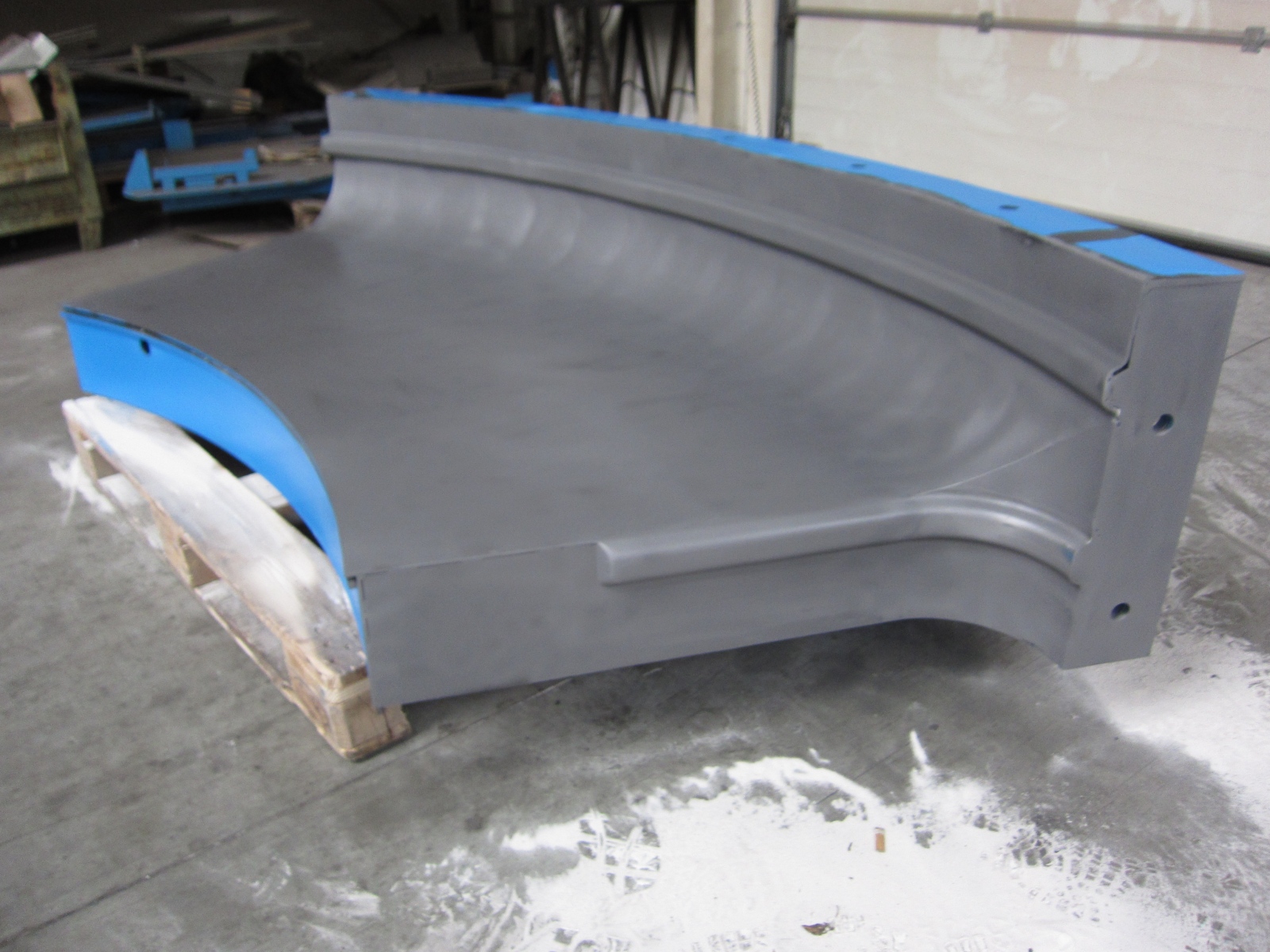

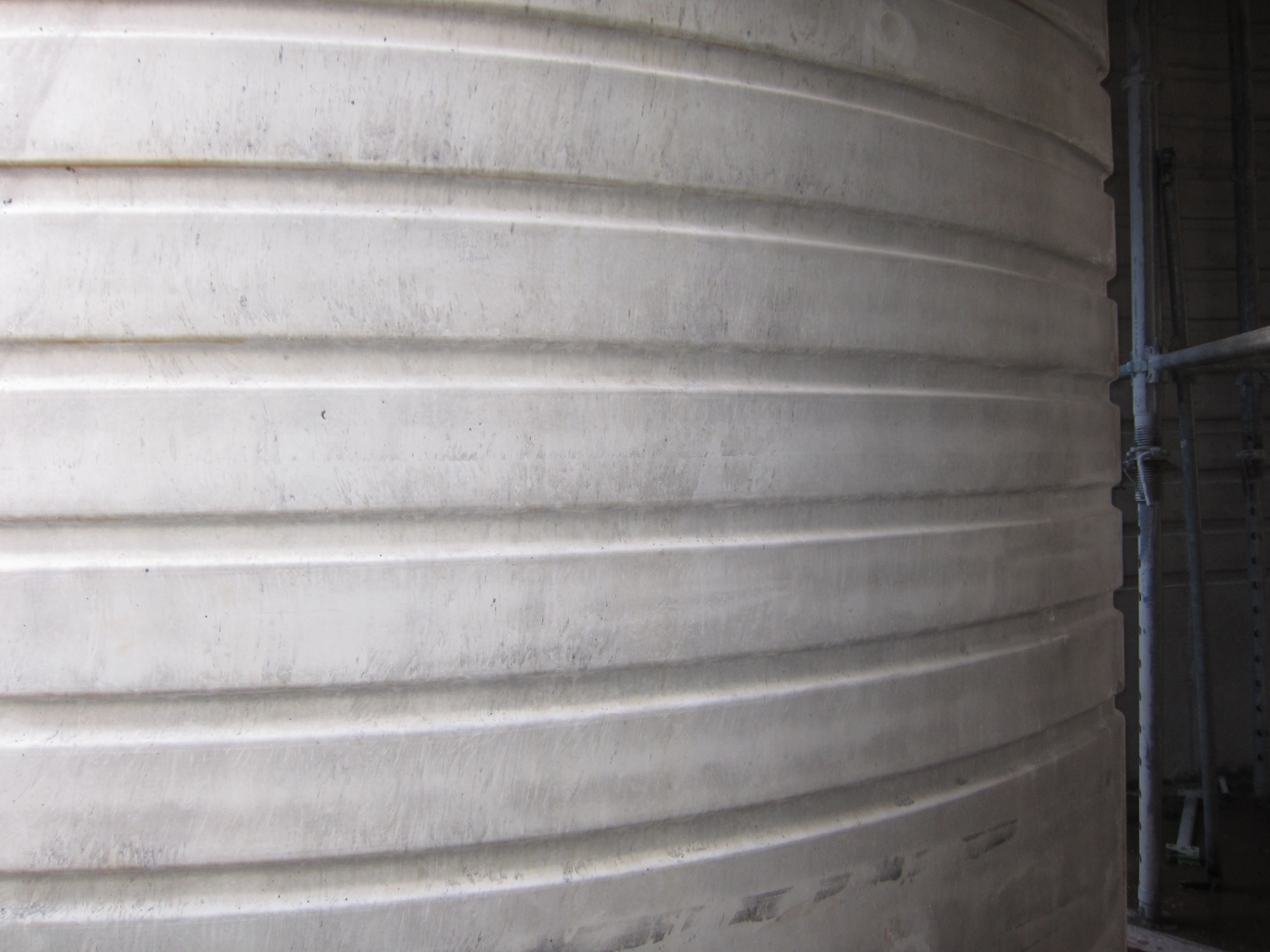

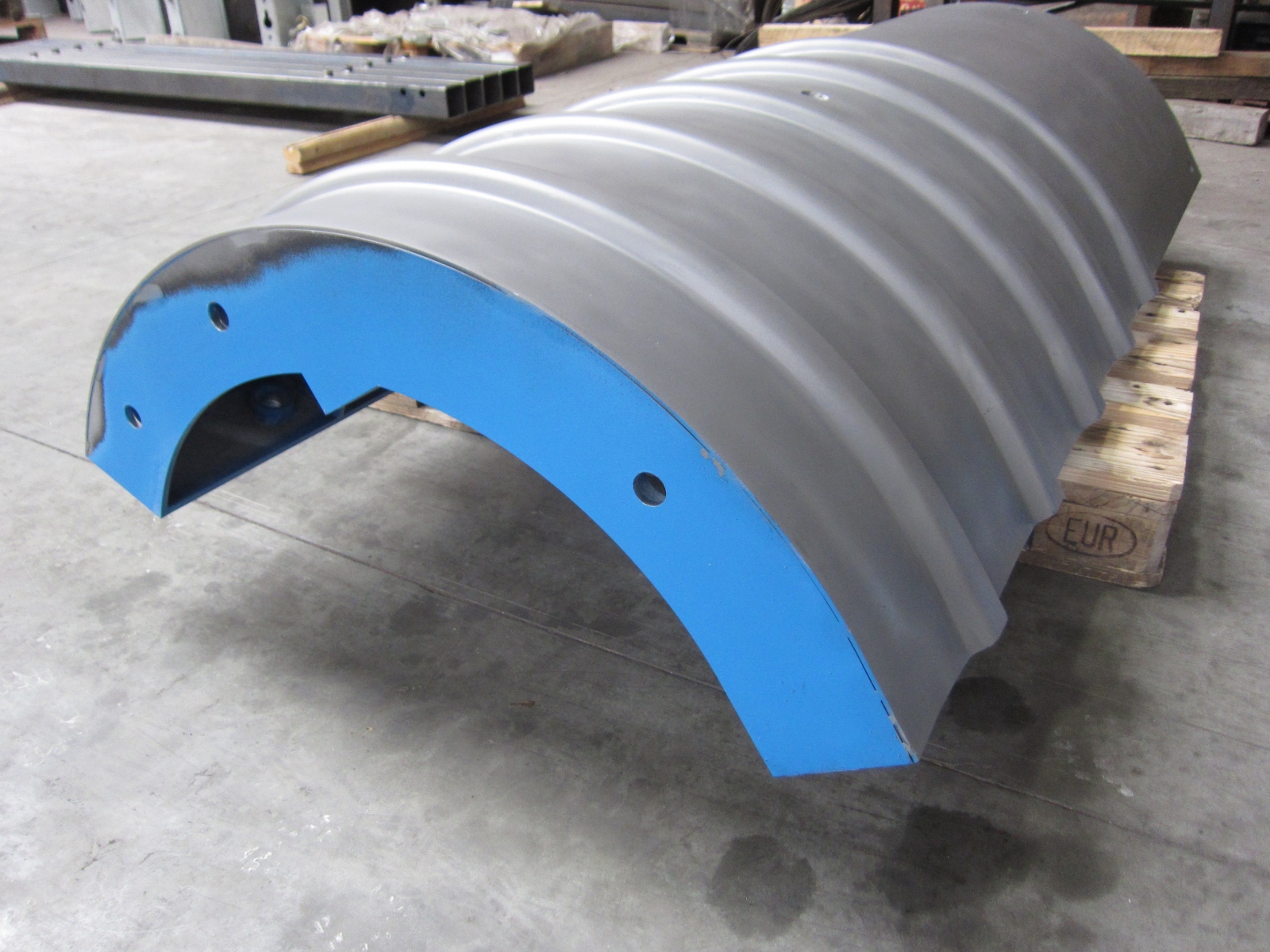

Schalung für Rundwände mit einer Struktur

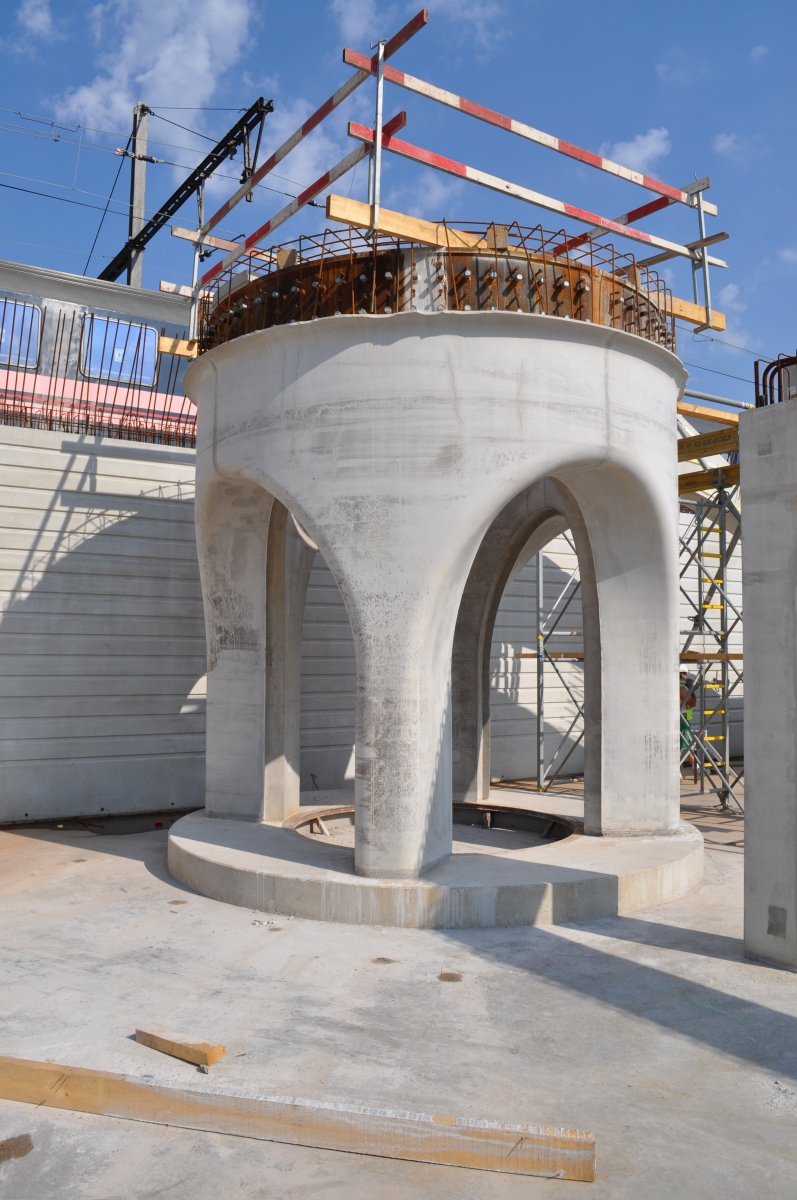

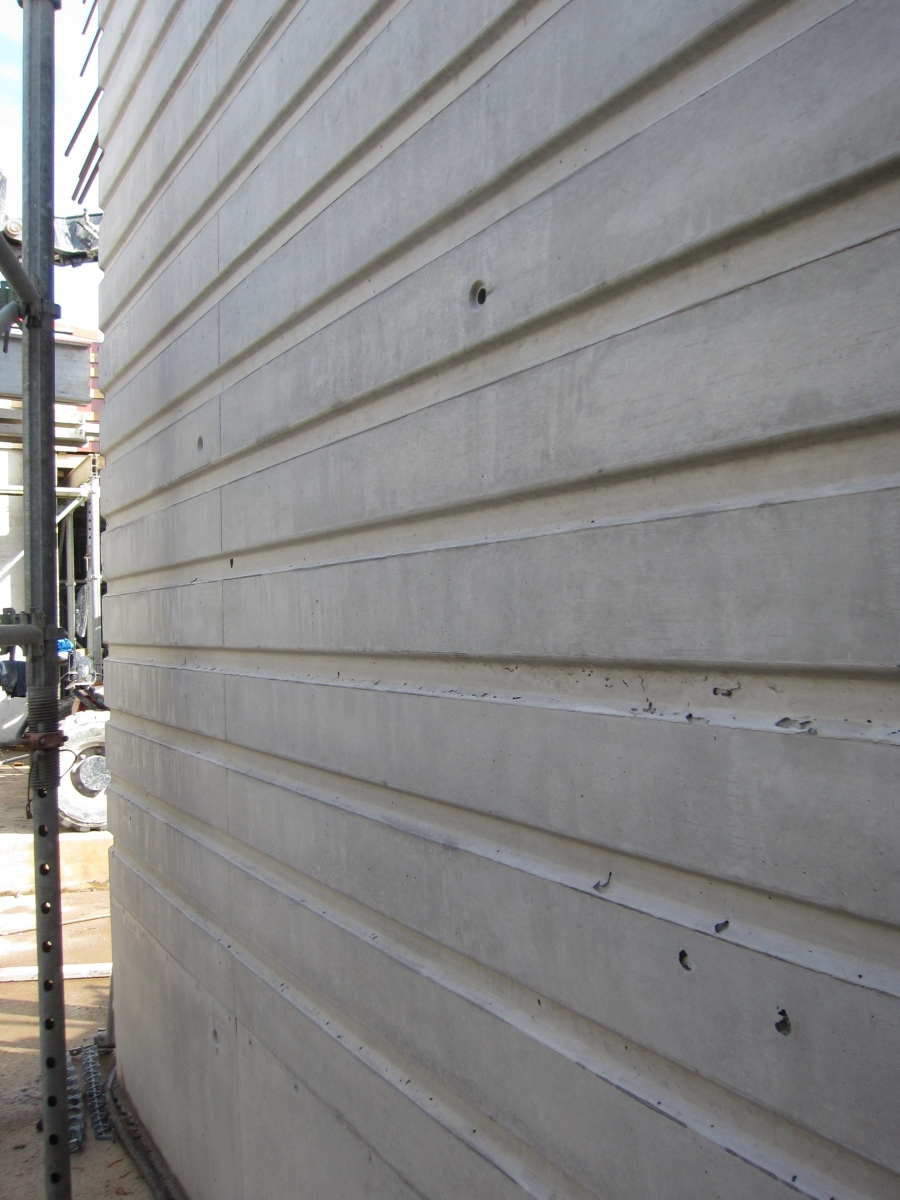

Für den Bahnhof in Mons wurde eine projektbezogene Setzschalungen mit umlaufender Struktur geliefert. Die beiden großen Mittelpunkte mit den anschließenden wänden müssen komplett auf der Baustelle betoniert werden. Fast alle Wände sind rund und teilweise gegenläufig. Die Wandschalungen mit der speziellen Struktur sind komplett aus Stahl gefertigt.

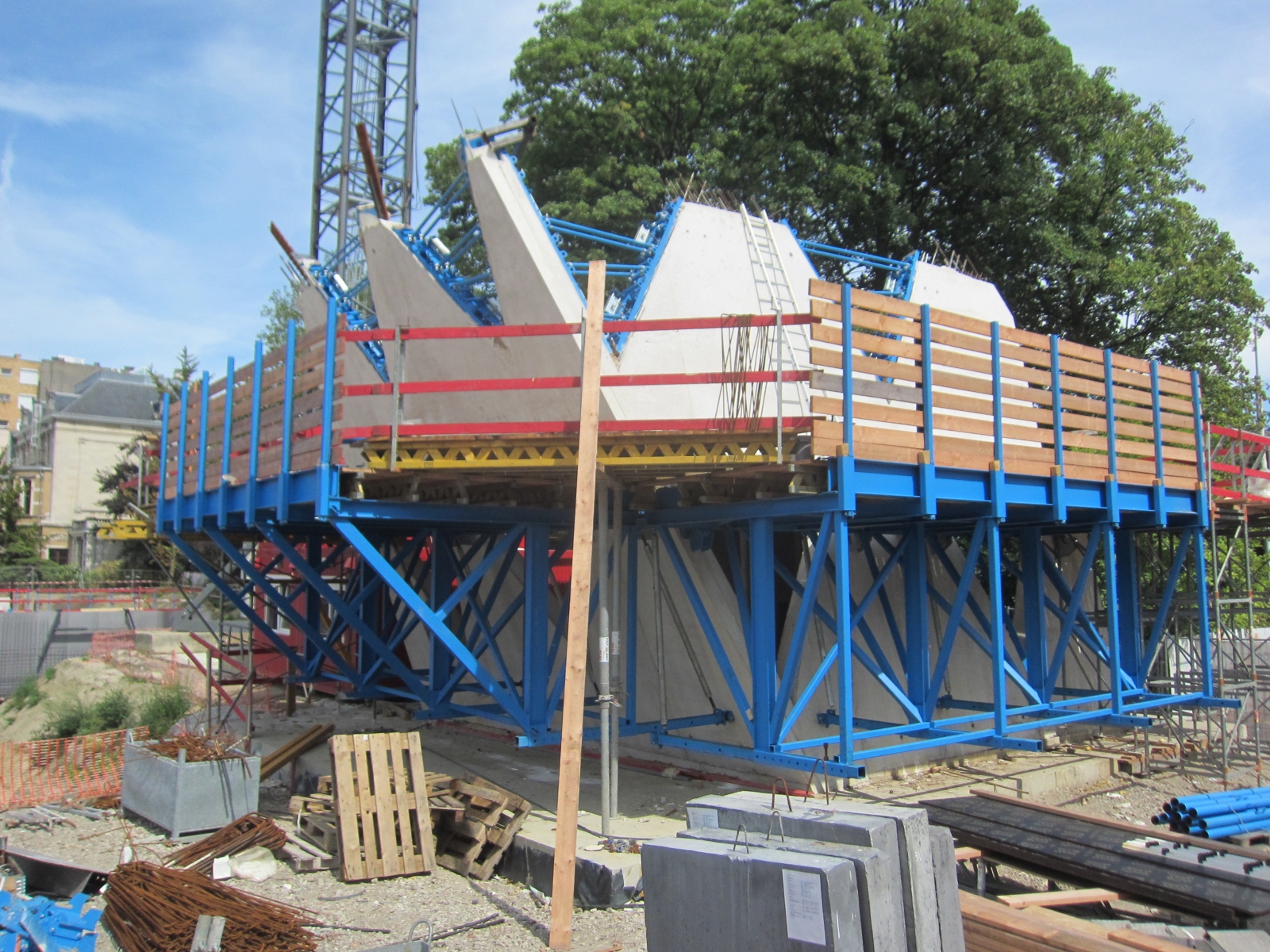

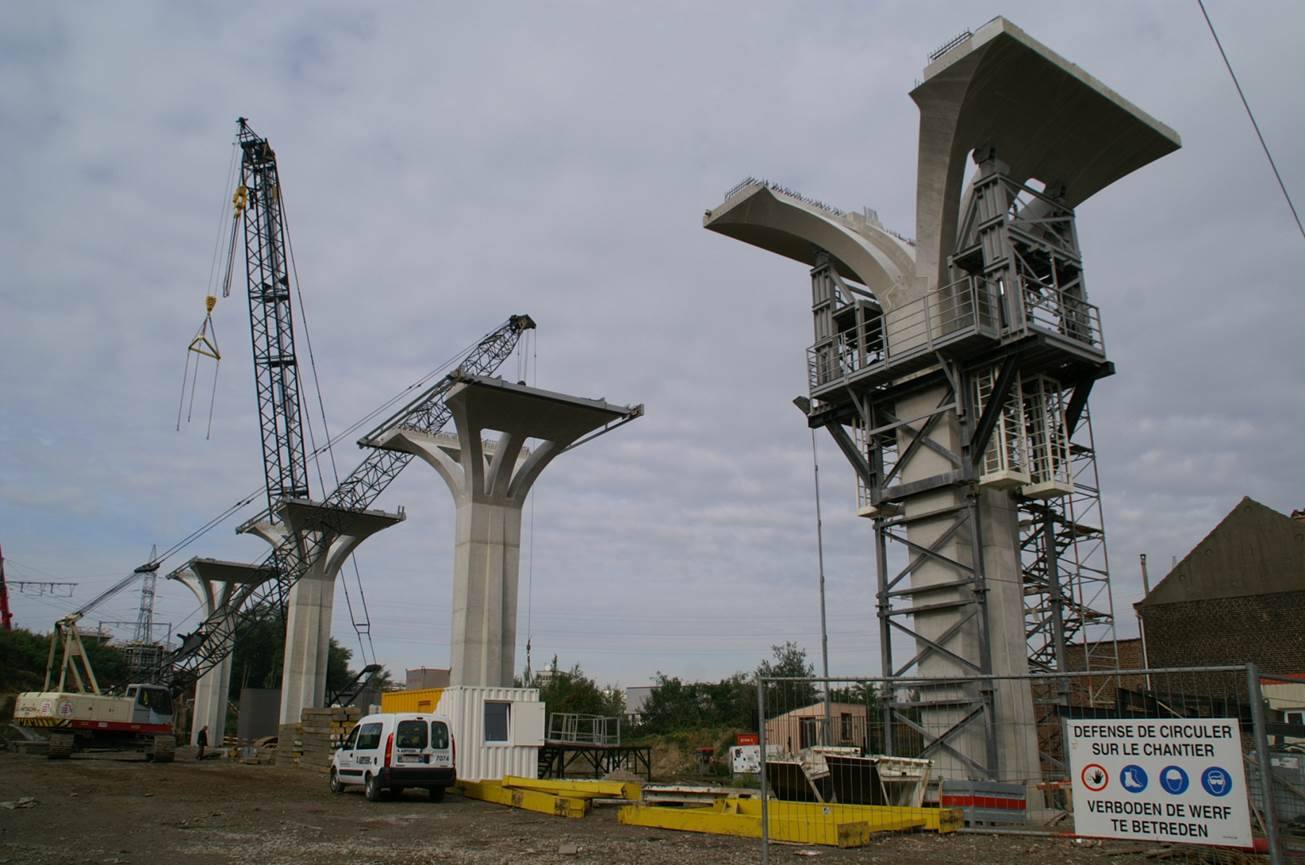

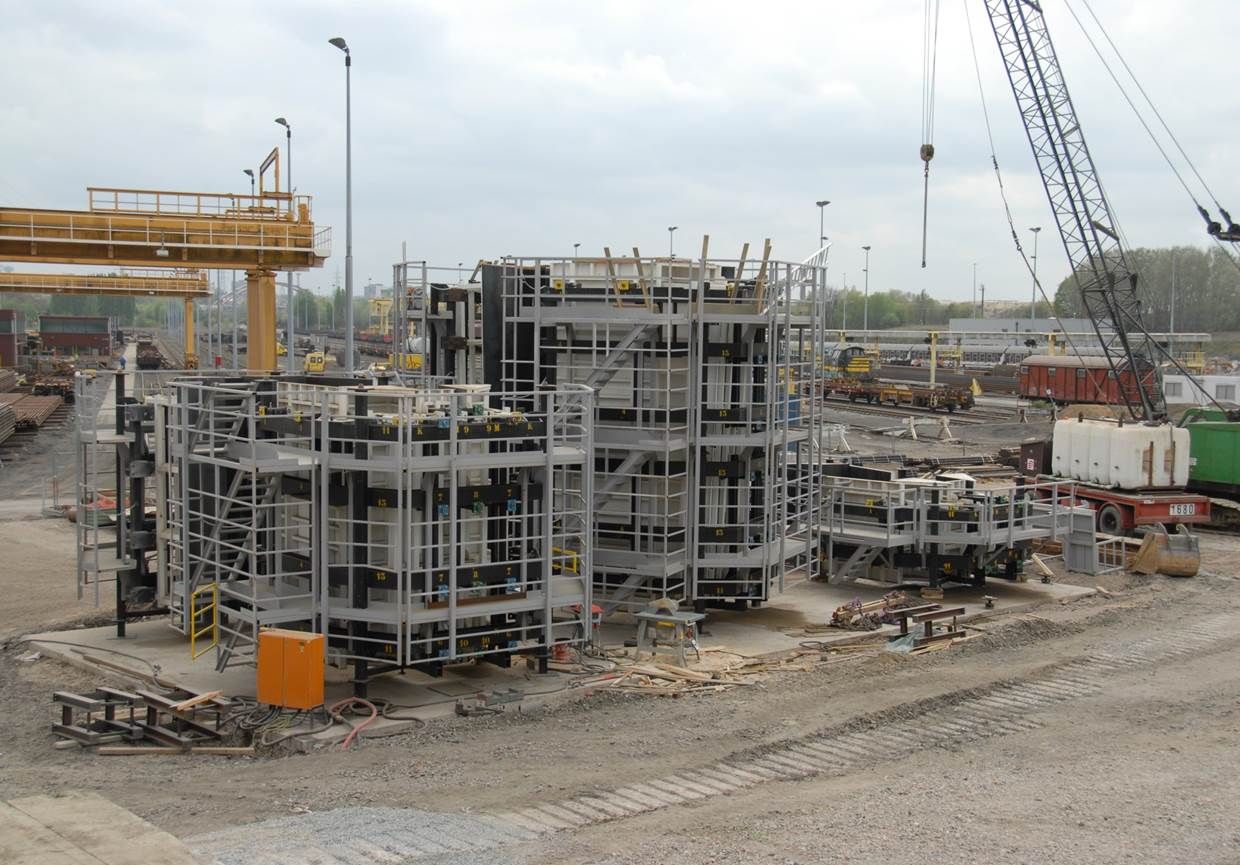

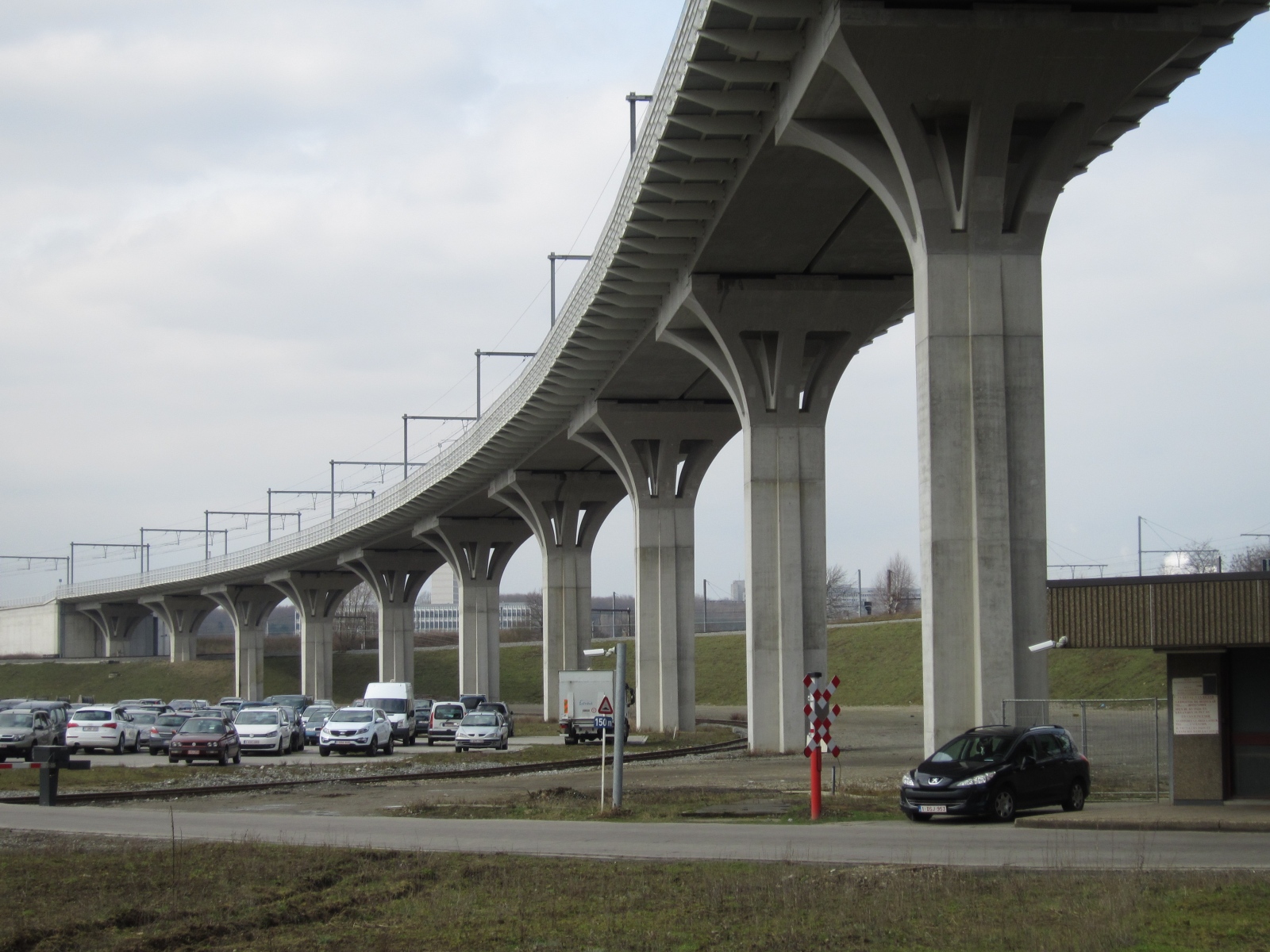

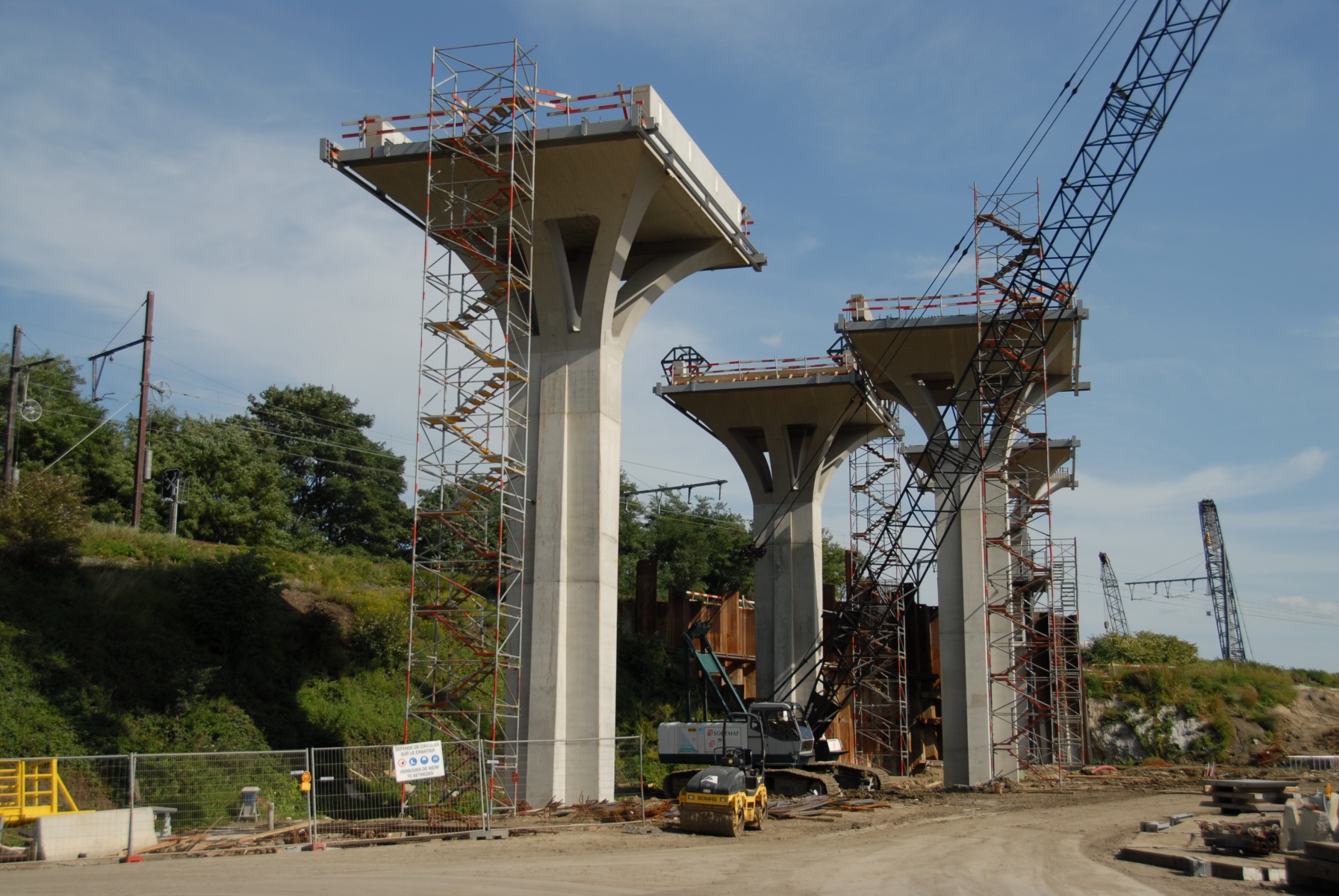

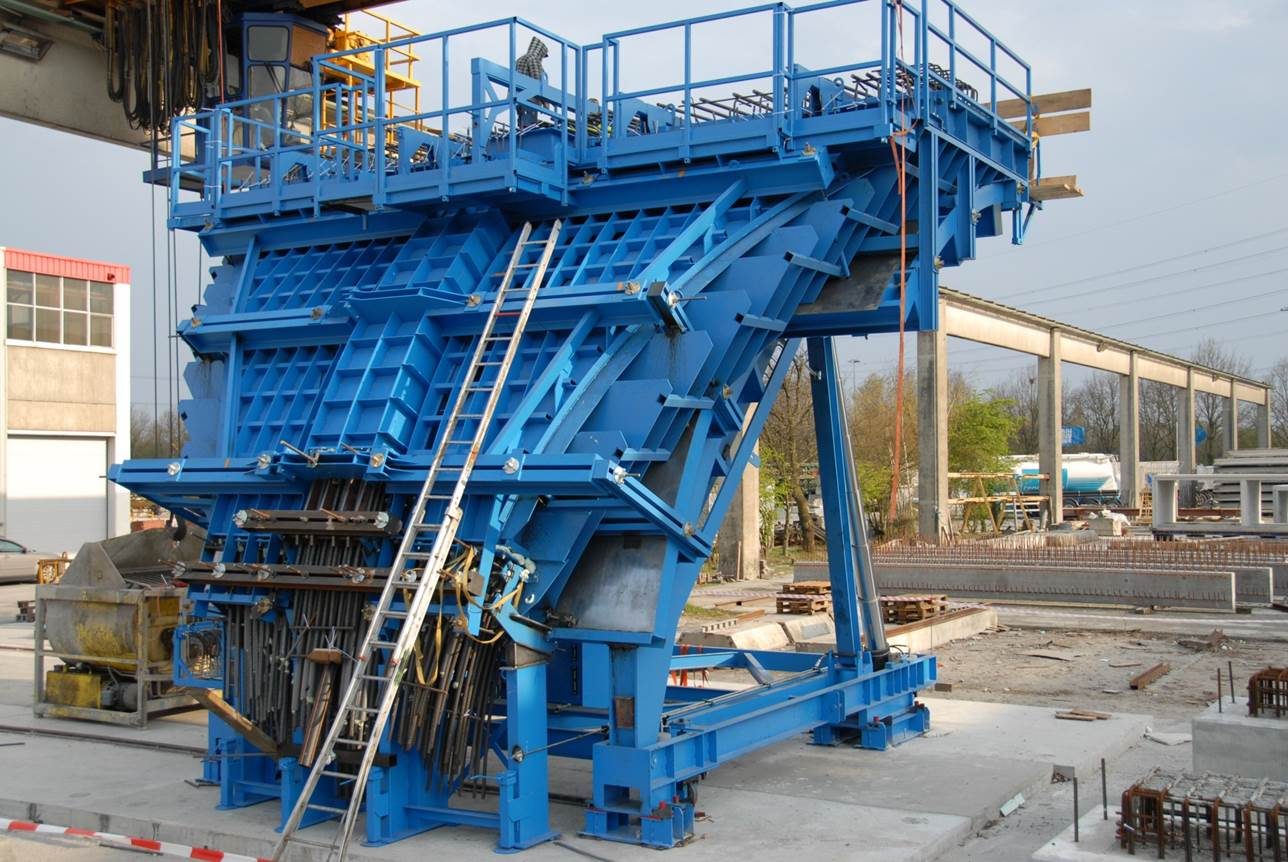

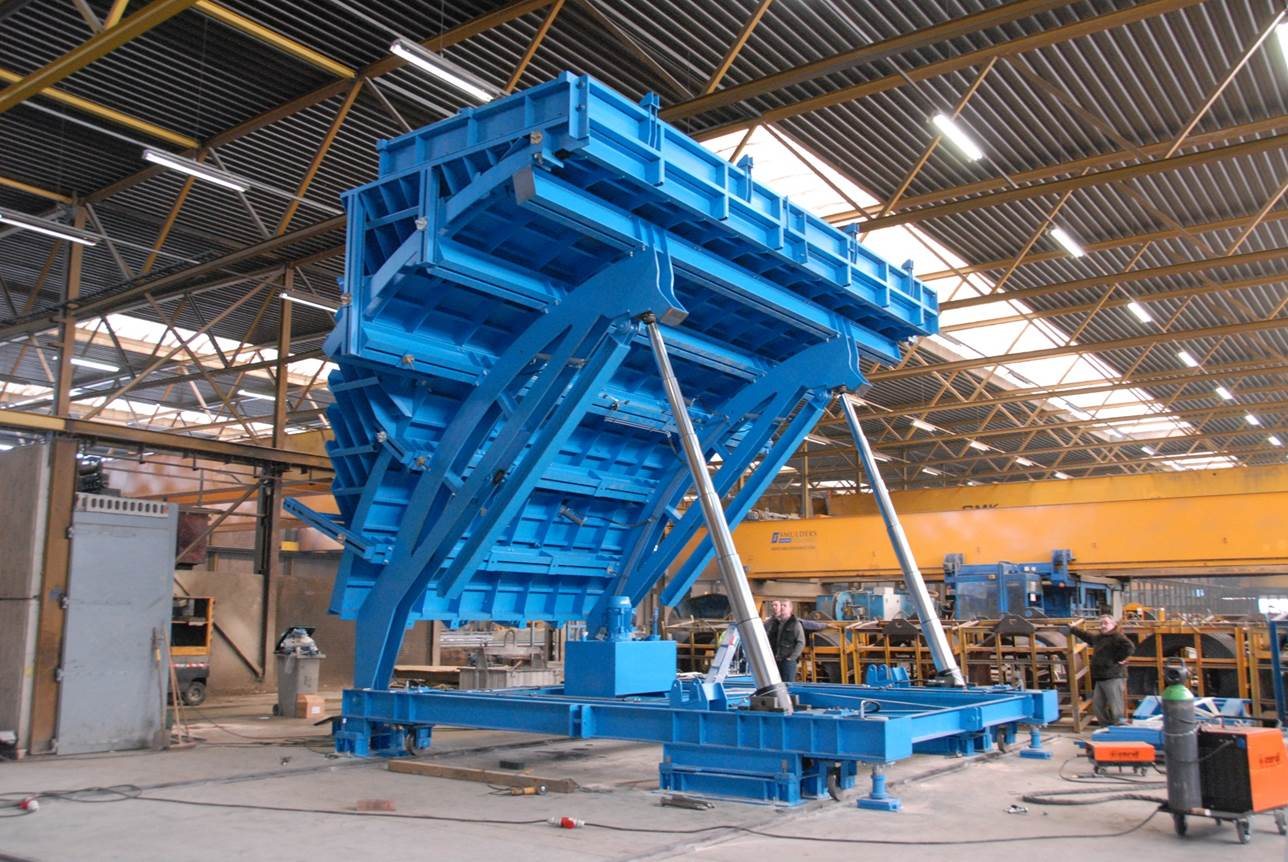

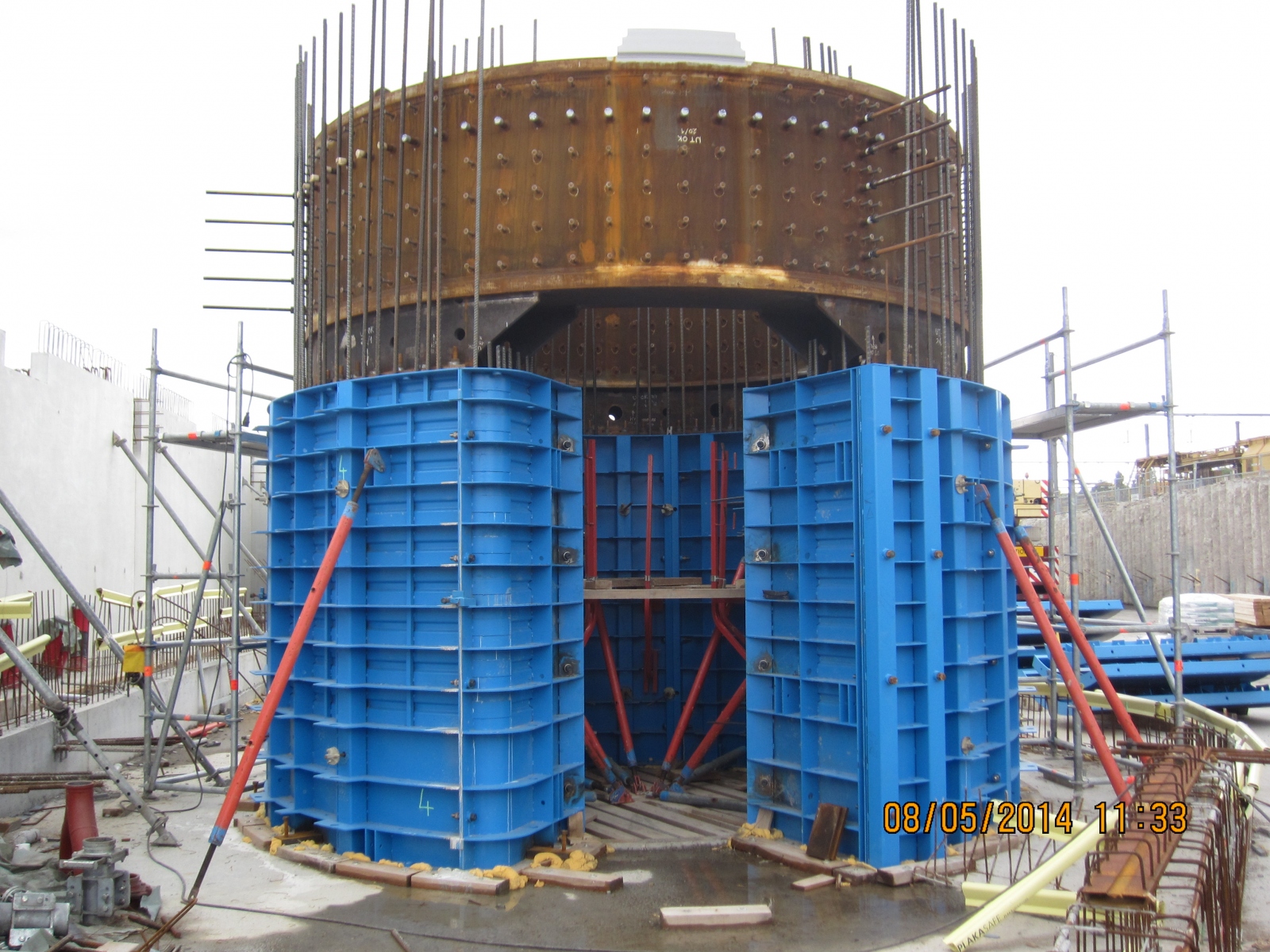

Fertigteilschalungen · Ortbetonschalungen und Stützgerüste für Brückenpfeiler

Geliefert wurden Schalungen für die 2 Produktionsphasen für den Iris-Viadukt im Rahmen des Diabolo-Projekts

Alle Füße haben die gleiche kreuzförmige Grundfläche und die gleiche rechteckige Spitze. Durch die unterschiedlichen Höhen von 4m bis 14m haben die aufsteigenden Rippen dadurch unterschiedliche Winkel.

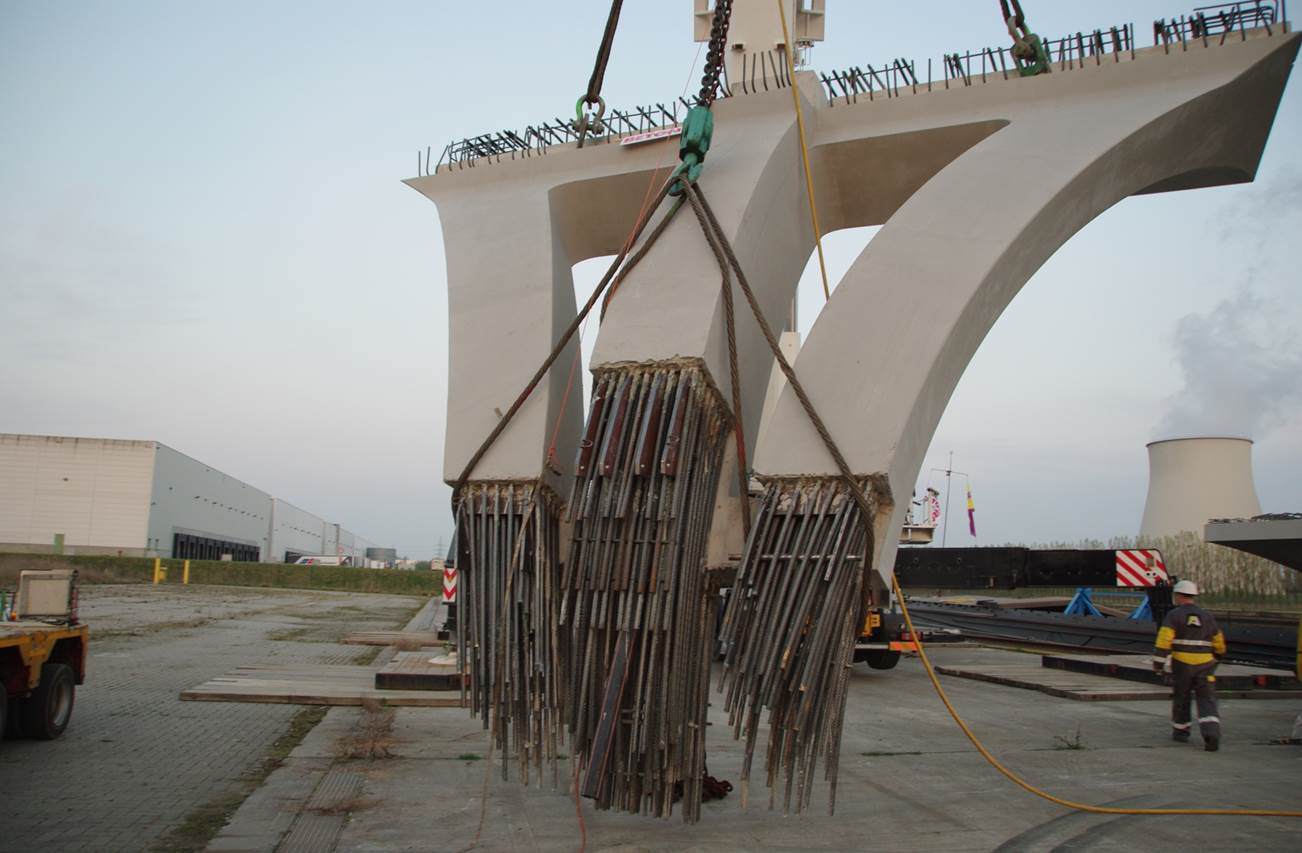

Abschnitt 1 bestand aus 34 Stützen vorort betoniert, auf denen anschließend dann 2 Kopfhälften á 80to positioniert und die Verbindung ausbetoniert wurde.

Abschnitt 2 bestand aus 14 kleineren Pfeilern bei denen die beiden Kopfhälften auf einem Gerüst platziert und dann in einem Betonierschritt die Verbindungen und die Stützen betoniert wurden.

Technische Daten:
